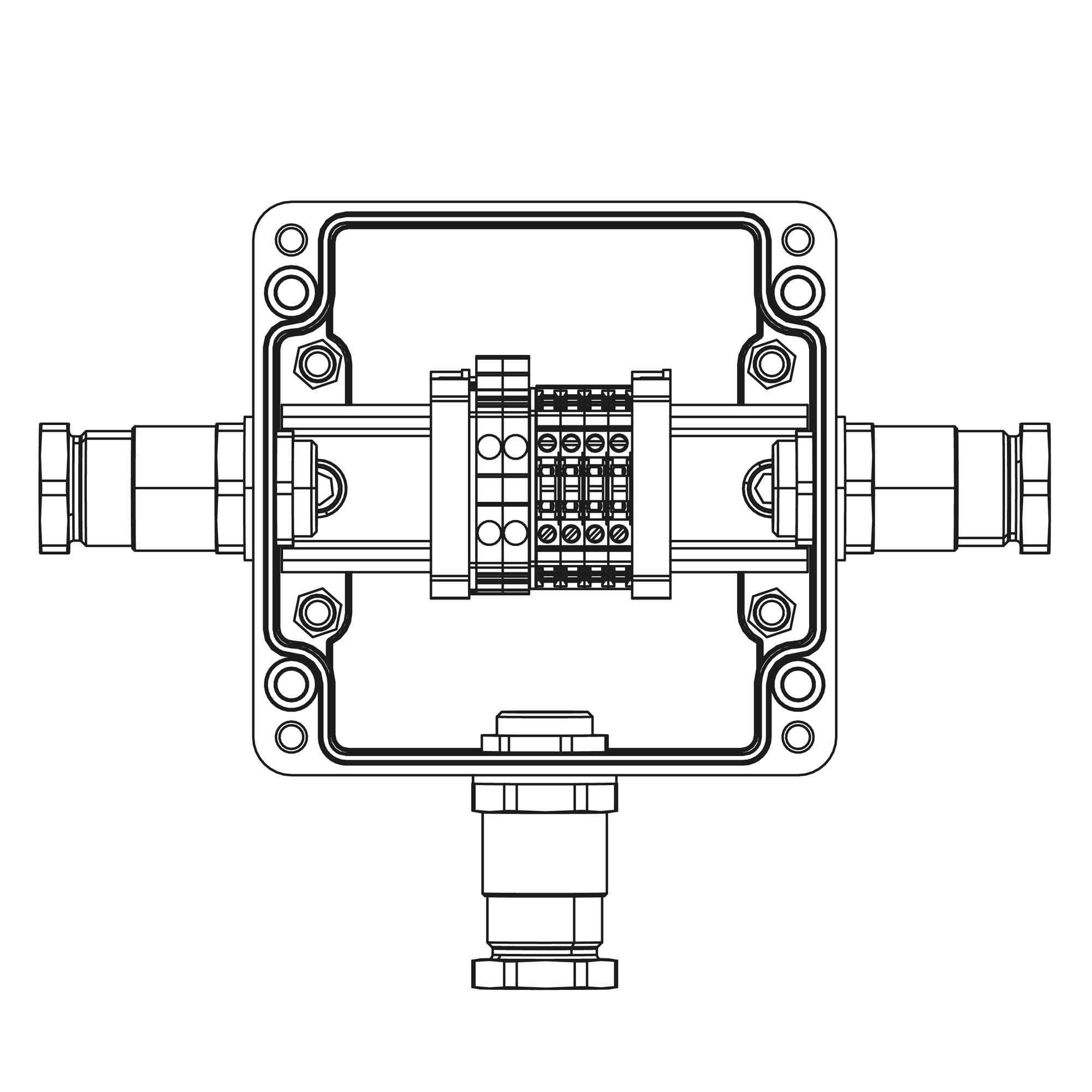

Взрывозащищенная клеммная коробка из полиэстера TBE-P-03-(2xCBC.2-2xCBC.2 (i)-2xTEO.2)-1xKH2MHK(B)-1xKH2MHK(C)-1xKH2MHK(D)1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66

Взрывозащищенная клеммная коробка из полиэстера TBE-P-03-(2xCBC.2-2xCBC.2 (i)-2xTEO.2)-1xKH2MHK(B)-1xKH2MHK(C)-1xKH2MHK(D)1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66

Код: 1231.031.22.121E

Вес, кг:	1,530
Объем, м³:	0,01247 ?

Тип упаковки:

Кол-во в упаковке: 1

Ед. изм: шт

Задать вопрос

Взрывозащищенная клеммная коробка из полиэстера TBE-P-03-(2xCBC.2-2xCBC.2 (i)-2xTEO.2)-1xKH2MHK(B)-1xKH2MHK(C)-1xKH2MHK(D)1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66 Un=400 В, In=21 А Взрывозащищенная клеммная коробка GRP 120x120x90мм 1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66 Температурный режим Т5 40°C Количество клемм: CBC.2 2 шт. Ток А, Одиночное или параллельное расширение CBC.2 (i) 2 шт. Ток А, Одиночное или параллельное расширение TEO.2 2 шт. Ток А Вводы Сторона B: Взрывозащищенный кабельный ввод серии КН для небронированного кабеляМ20х1,5 D:5,8-12мм. Никелированная латунь IP66/IP68 1 шт. Сторона C: Взрывозащищенный кабельный ввод серии КН для небронированного кабеляМ20х1,5 D:5,8-12мм. Никелированная латунь IP66/IP68 1 шт. Сторона D: Взрывозащищенный кабельный ввод серии КН для небронированного кабеляМ20х1,5 D:5,8-12мм. Никелированная латунь IP66/IP68 1 шт.

Подробнее

Способ монтажа	Открытой установки
Материал	Пластик
Взрывобезопасное исполнение	Да
Ударопрочность по стандарту EN 50102	IK07

Крепление крышки	Винтовое
Степень защиты (IP)	IP66
Для взрывоопасной зоны по газу (Ex)	1, 2
Для взрывоопасной зоны по пыли (Ex)	21, 22

Номинальное сечение клемм	2,5 кв.мм
Тип клемм	Винтовые
Количество	2 шт. x CBC.2 (Серый) - 2 шт. x CBC.2 (Синий) - 2 шт. x TEO.2 (желто-зеленый)
Кабельные ввод под:	Небронированный кабель
Серия	KH
Сторона установки: A	1 шт. x внешний D: 5,8-12 мм
Сторона установки: B	1 шт. x внешний D: 5,8-12 мм

Сторона установки: C	1 шт. x внешний D: 5,8-12 мм
Сторона установки: D	1 шт. x внешний D: 5,8-12 мм
Материал	Полиэстер армированный стекловолокном
Тип продукции	Ex Клеммная коробка
Группа электрооборудования	IIC водородная
Вид защиты Ex	e;t
Геометрические размеры	120x120x90 мм

Сопутствующие товары

Таблица подбора

Номинальное сечение клемм кв.мм	Тип клемм	Количество, шт.	Кабельные ввод под:	Серия	Сторона установки: A, мм	Сторона установки: B, мм	Сторона установки: C, мм	Сторона установки: D, мм	Материал	Код
2,5	Винтовые	4xCBC.2	Под небронированный кабель	KH	-	2 X 5,8-12	-	2 X 5,8-12	Алюминиевый сплав	1201.171.22.121O
4	Винтовые	30xCBC.4	Под небронированный кабель	ANS	4 X 5,5-13	-	4 X 5,5-13	-	Алюминиевый сплав	1201.181.20.00X
4	Винтовые	30xCBC.4	Под небронированный кабель	KH	4 X 5,8-12	-	4 X 5,8-12	-	Алюминиевый сплав	1201.181.22.11H
2,5	Винтовые	2xCBC.2-2xCBC.2 (i)-2xTEO.2	Под небронированный кабель	KH	1 X 5,8-12	1 X 5,8-12	-	1 X 5,8-12	GRP	1231.031.22.121E
4	Винтовые	20xCBC.4	Под небронированный кабель	ANS	3 X 5,5-13	-	3 X 5,5-13	-	Алюминиевый сплав	1201.141.20.016
4	Винтовые	20xCBC.4	Под небронированный кабель	KH	3 X 5,8-12	-	3 X 5,8-12	-	Алюминиевый сплав	1201.141.22.11G
2,5	Винтовые	12xCBC.2	Под небронированный кабель	KH	1 X 11,8-18	2 X 11,8-18	1 X 11,8-18	2 X 11,8-18	GRP	1231.051.22.11G
2,5	Винтовые	12xCBC.2	Под небронированный кабель	KH	2 X 11,8-18	-	1 X 11,8-18	-	GRP	1231.041.22.1259
