Взрывозащищенная клеммная коробка из полиэстера TBE-P-03-(6xCBC.4)-1xPACMP(A)-1xPACMP(B)-1xPACMP(C)-1xPACMP(D)1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66
Код:
1231.031.22.1222
Взрывозащищенная клеммная коробка из полиэстера TBE-P-03-(6xCBC.4)-1xPACMP(A)-1xPACMP(B)-1xPACMP(C)-1xPACMP(D)1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66
Код:
1231.031.22.1222
| Вес, кг: | 2,000 |
| Объем, м3: |
0,01020
?
|
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: шт

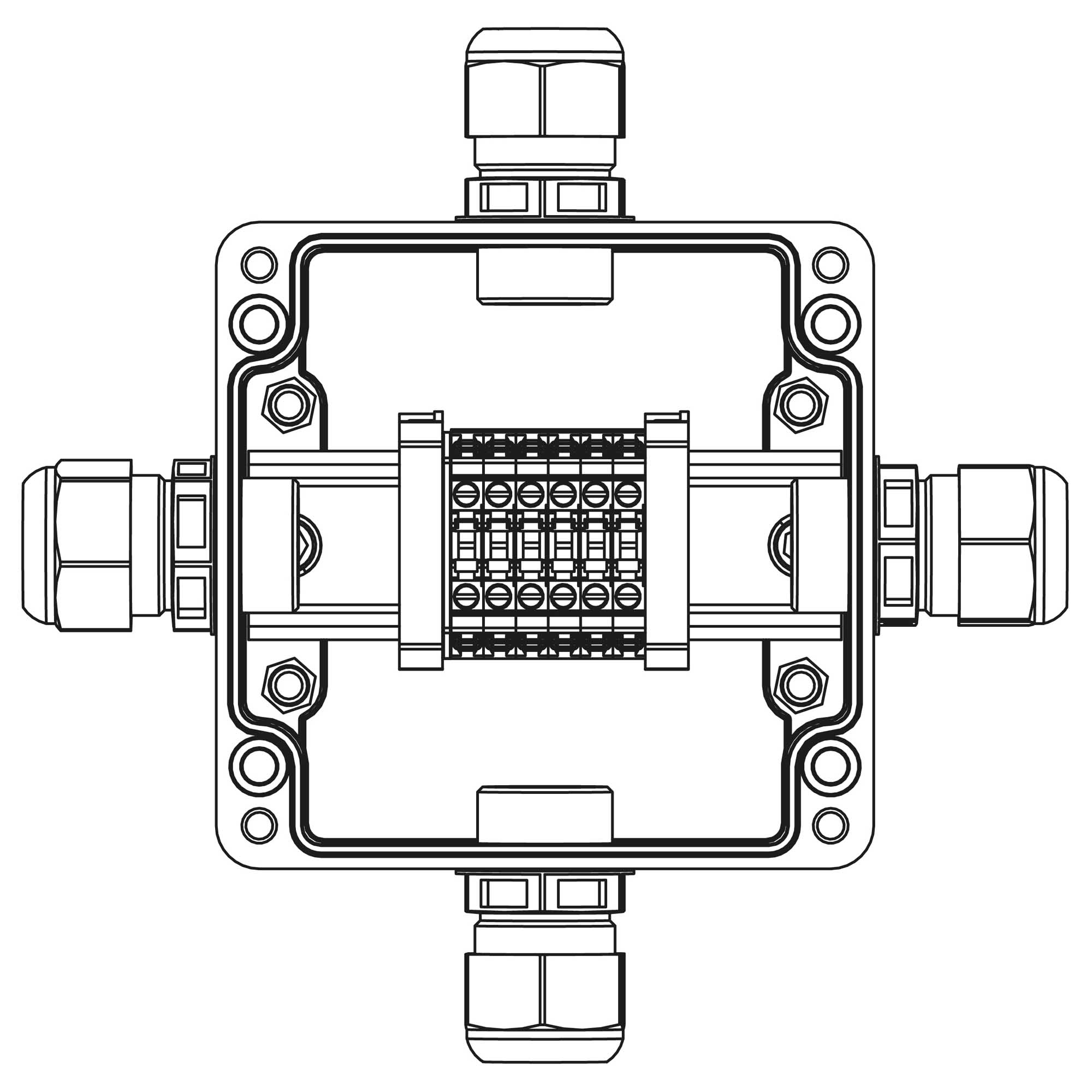

Взрывозащищенная клеммная коробка из полиэстера TBE-P-03-(6xCBC.4)-1xPACMP(A)-1xPACMP(B)-1xPACMP(C)-1xPACMP(D)1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66
Un=500 В, In=32 А
Взрывозащищенная клеммная коробка GRP 120x120x90мм
1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66
Температурный режим Т5 40°C
Количество клемм:
CBC.4 6 шт. Ток А
Вводы
Сторона А:
Взрывозащищенный полиамидный кабельный ввод, небронированный кабель M25х1,5 D12-17мм. IP66/68 1 шт.
Сторона B:
Взрывозащищенный полиамидный кабельный ввод, небронированный кабель M25х1,5 D12-17мм. IP66/68 1 шт.
Сторона C:
Взрывозащищенный полиамидный кабельный ввод, небронированный кабель M25х1,5 D12-17мм. IP66/68 1 шт.
Сторона D:
Взрывозащищенный полиамидный кабельный ввод, небронированный кабель M25х1,5 D12-17мм. IP66/68 1 шт.
Подробнее
| Способ монтажа | Открытой установки |
| Материал | Пластик |
| Взрывобезопасное исполнение | Да |
| Ударопрочность по стандарту EN 50102 | IK07 |
| Крепление крышки | Винтовое |
| Степень защиты (IP) | IP66 |
| Для взрывоопасной зоны по газу (Ex) | 1, 2 |
| Для взрывоопасной зоны по пыли (Ex) | 21, 22 |
| Номинальное сечение клемм | 4 кв.мм |
| Тип клемм | Винтовые |
| Количество | 6 шт. x CBC.4 (серый) |
| Кабельные ввод под: | Небронированный кабель |
| Серия | Полиамидные вводы |
| Сторона установки: A | 1 шт. x внешний D: 12-17 мм |
| Сторона установки: B | 1 шт. x внешний D: 12-17 мм |
| Сторона установки: C | 1 шт. x внешний D: 12-17 мм |
| Сторона установки: D | 1 шт. x внешний D: 12-17 мм |
| Материал | Полиэстер армированный стекловолокном |
| Тип продукции | Ex Клеммная коробка |
| Группа электрооборудования | IIC водородная |
| Вид защиты Ex | e;t |
| Геометрические размеры | 120x120x90 мм |
Сопутствующие товары
Таблица подбора
| Номинальное сечение клемм кв.мм | Тип клемм | Количество, шт. | Кабельные ввод под: | Серия | Сторона установки: A, мм | Сторона установки: B, мм | Сторона установки: C, мм | Сторона установки: D, мм | Материал | Код |
|---|---|---|---|---|---|---|---|---|---|---|
|
2,5
|
Винтовые
|
6xCBC.2
|
Под небронированный кабель
|
Полиамидные вводы
|
1 X 7-12
|
-
|
1 X 7-12
|
-
|
GRP
|
|
|
2,5
|
Винтовые
|
6xCBC.2
|
Под небронированный кабель
|
Полиамидные вводы
|
1 X 7-12
|
1 X 7-12
|
1 X 7-12
|
1 X 7-12
|
GRP
|
|
|
2,5
|
Винтовые
|
6xCBC.2
|
Под небронированный кабель
|
Полиамидные вводы
|
1 X 7-12
|
-
|
1 X 7-12
|
1 X 7-12
|
GRP
|
|
|
2,5
|
Винтовые
|
10xCBC.2
|
Под небронированный кабель
|
Полиамидные вводы
|
1 X 7-12
|
-
|
1 X 7-12
|
1 X 7-12
|
GRP
|
|
|
2,5
|
Винтовые
|
10xCBC.2
|
Под небронированный кабель
|
Полиамидные вводы
|
1 X 7-12
|
1 X 7-12
|
1 X 7-12
|
1 X 7-12
|
GRP
|
|
|
2,5
|
Винтовые
|
10xCBC.2
|
Под небронированный кабель
|
Полиамидные вводы
|
1 X 7-12
|
-
|
1 X 7-12
|
-
|
GRP
|
|
|
4
|
Винтовые
|
6xCBC.4
|
Под небронированный кабель
|
Полиамидные вводы
|
1 X 12-17
|
-
|
1 X 7-12
|
-
|
GRP
|
|
|
4
|
Винтовые
|
6xCBC.4
|
Под небронированный кабель
|
Полиамидные вводы
|
1 X 12-17
|
-
|
1 X 7-12
|
1 X 7-12
|
GRP
|
|
|
4
|
Винтовые
|
6xCBC.4
|
Под небронированный кабель
|
Полиамидные вводы
|
1 X 12-17
|
1 X 7-12
|
1 X 7-12
|
1 X 7-12
|
GRP
|
|
|
4
|
Винтовые
|
10xCBC.4
|
Под небронированный кабель
|
Полиамидные вводы
|
1 X 12-17
|
-
|
1 X 7-12
|
-
|
GRP
|
|
|
4
|
Винтовые
|
10xCBC.4
|
Под небронированный кабель
|
Полиамидные вводы
|
1 X 12-17
|
1 X 7-12
|
1 X 7-12
|
1 X 7-12
|
GRP
|
|
|
4
|
Винтовые
|
10xCBC.4
|
Под небронированный кабель
|
Полиамидные вводы
|
1 X 12-17
|
-
|
1 X 7-12
|
1 X 7-12
|
GRP
|
