Взрывозащищенная клеммная коробка из полиэстера TBE-P-03-(10xCBC.4)-1xPACMP(A)-1xPACMP(B)-1xPACMP(C)-1xPACMP(D)1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66

Код: 1231.031.22.1223

Взрывозащищенная клеммная коробка из полиэстера TBE-P-03-(10xCBC.4)-1xPACMP(A)-1xPACMP(B)-1xPACMP(C)-1xPACMP(D)1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66

Код: 1231.031.22.1223
Вес, кг: 1,350
Объем, м3: 0,01267
?
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: шт
  • Задать вопрос

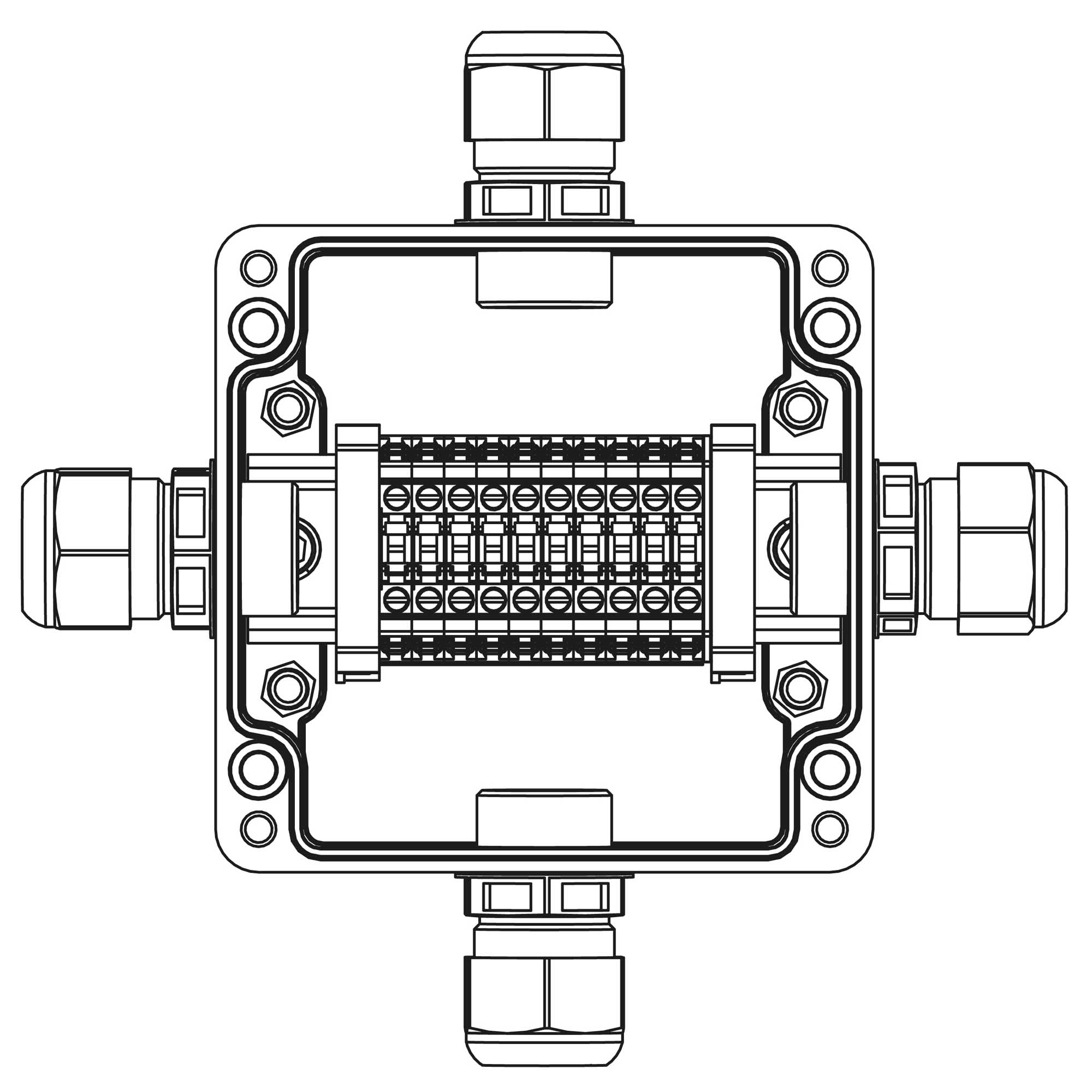

Взрывозащищенная клеммная коробка из полиэстера TBE-P-03-(10xCBC.4)-1xPACMP(A)-1xPACMP(B)-1xPACMP(C)-1xPACMP(D)1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66 Un=500 В, In=32 А Взрывозащищенная клеммная коробка GRP 120x120x90мм 1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66 Температурный режим Т5 40°C Количество клемм: CBC.4 10 шт. Ток А Вводы Сторона А: Взрывозащищенный полиамидный кабельный ввод, небронированный кабель M25х1,5 D12-17мм. IP66/68 1 шт. Сторона B: Взрывозащищенный полиамидный кабельный ввод, небронированный кабель M25х1,5 D12-17мм. IP66/68 1 шт. Сторона C: Взрывозащищенный полиамидный кабельный ввод, небронированный кабель M25х1,5 D12-17мм. IP66/68 1 шт. Сторона D: Взрывозащищенный полиамидный кабельный ввод, небронированный кабель M25х1,5 D12-17мм. IP66/68 1 шт.
Подробнее
Способ монтажа Открытой установки
Материал Пластик
Взрывобезопасное исполнение Да
Ударопрочность по стандарту EN 50102 IK07
Крепление крышки Винтовое
Степень защиты (IP) IP66
Для взрывоопасной зоны по газу (Ex) 1, 2
Для взрывоопасной зоны по пыли (Ex) 21, 22
Номинальное сечение клемм 4 кв.мм
Тип клемм Винтовые
Количество 10 шт. x CBC.4 (серый)
Кабельные ввод под: Небронированный кабель
Серия Полиамидные вводы
Сторона установки: A 1 шт. x внешний D: 12-17 мм
Сторона установки: B 1 шт. x внешний D: 12-17 мм
Сторона установки: C 1 шт. x внешний D: 12-17 мм
Сторона установки: D 1 шт. x внешний D: 12-17 мм
Материал Полиэстер армированный стекловолокном
Тип продукции Ex Клеммная коробка
Группа электрооборудования IIC водородная
Вид защиты Ex e;t
Геометрические размеры 120x120x90 мм
Сопутствующие товары
Таблица подбора
Номинальное сечение клемм кв.мм Тип клемм Количество, шт. Кабельные ввод под: Серия Сторона установки: A, мм Сторона установки: B, мм Сторона установки: C, мм Сторона установки: D, мм Материал Код
2,5
Винтовые
6xCBC.2
Под небронированный кабель
Полиамидные вводы
1 X 7-12
-
1 X 7-12
-
GRP
2,5
Винтовые
6xCBC.2
Под небронированный кабель
Полиамидные вводы
1 X 7-12
1 X 7-12
1 X 7-12
1 X 7-12
GRP
2,5
Винтовые
6xCBC.2
Под небронированный кабель
Полиамидные вводы
1 X 7-12
-
1 X 7-12
1 X 7-12
GRP
2,5
Винтовые
10xCBC.2
Под небронированный кабель
Полиамидные вводы
1 X 7-12
-
1 X 7-12
1 X 7-12
GRP
2,5
Винтовые
10xCBC.2
Под небронированный кабель
Полиамидные вводы
1 X 7-12
1 X 7-12
1 X 7-12
1 X 7-12
GRP
2,5
Винтовые
10xCBC.2
Под небронированный кабель
Полиамидные вводы
1 X 7-12
-
1 X 7-12
-
GRP
4
Винтовые
6xCBC.4
Под небронированный кабель
Полиамидные вводы
1 X 12-17
-
1 X 7-12
-
GRP
4
Винтовые
6xCBC.4
Под небронированный кабель
Полиамидные вводы
1 X 12-17
-
1 X 7-12
1 X 7-12
GRP
4
Винтовые
6xCBC.4
Под небронированный кабель
Полиамидные вводы
1 X 12-17
1 X 7-12
1 X 7-12
1 X 7-12
GRP
4
Винтовые
10xCBC.4
Под небронированный кабель
Полиамидные вводы
1 X 12-17
-
1 X 7-12
-
GRP
4
Винтовые
10xCBC.4
Под небронированный кабель
Полиамидные вводы
1 X 12-17
1 X 7-12
1 X 7-12
1 X 7-12
GRP
4
Винтовые
10xCBC.4
Под небронированный кабель
Полиамидные вводы
1 X 12-17
-
1 X 7-12
1 X 7-12
GRP
Чертежи
Серия Название DWG Autodesk Revit IFC
Взрывозащищенные коробки и корпуса ARMEX
Взрывозащищенные коробки и корпуса ARMEX
