Взрывозащищенная клеммная коробка из алюминия TBE-A-12-(2xCBC.2-2xCBC.2(i)-2xTEO.2)-2xANP22BMB(A)-1xANP22BMB(C)1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66

Код: 1201.121.20.015

Взрывозащищенная клеммная коробка из алюминия TBE-A-12-(2xCBC.2-2xCBC.2(i)-2xTEO.2)-2xANP22BMB(A)-1xANP22BMB(C)1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66

Код: 1201.121.20.015
Вес, кг: 2,260
Объем, м3: 0,01154
?
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: шт
TBE-A-12-(2xCBC.2-2xCBC.2(i)-2xTEO.2)-2x6018ANP22BKM2SB(A)-1x6018ANP22BKM2SB(C)1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66
Un=500 В, In=24 А

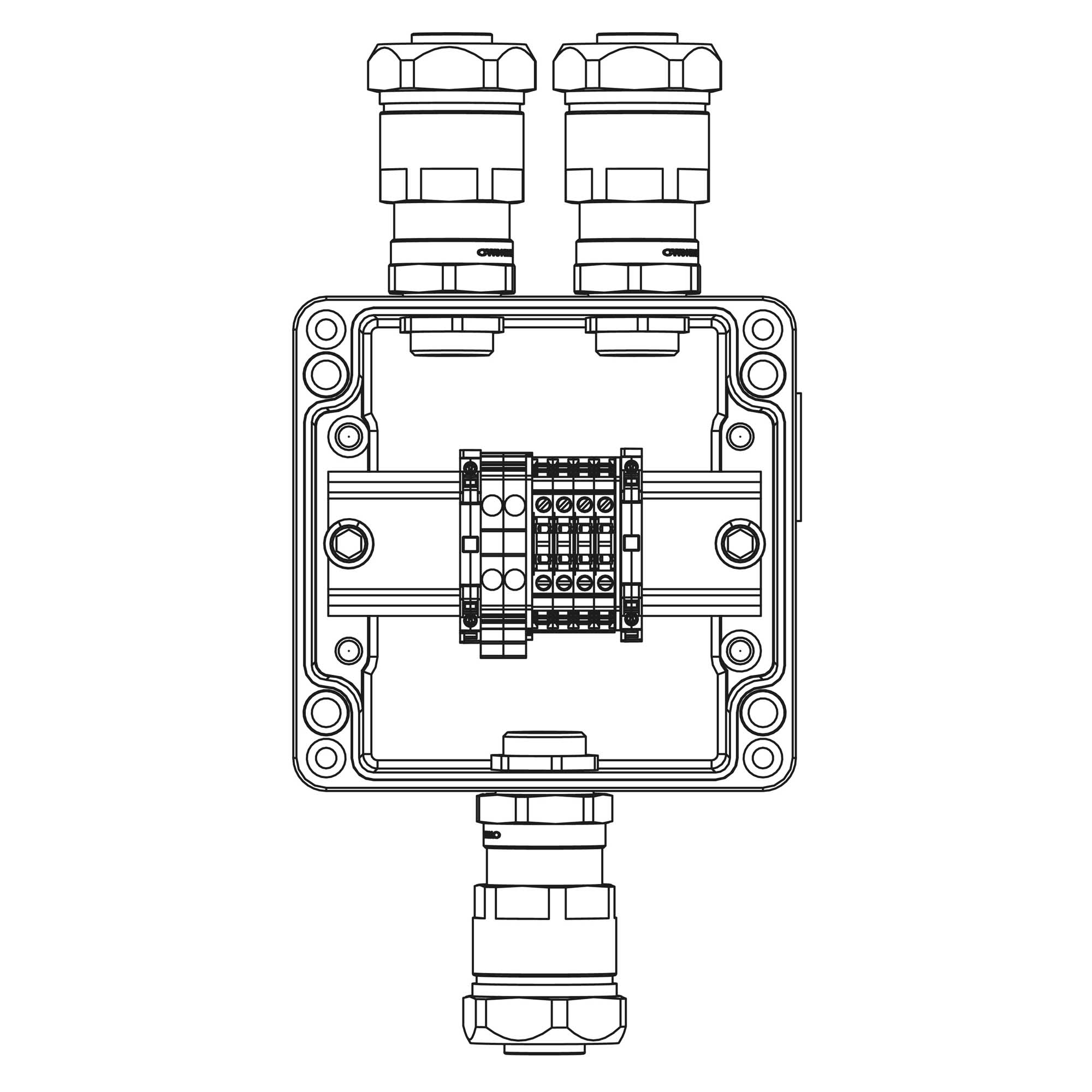

Взрывозащищенная клеммная коробка из алюминия 120x120x90мм
1Ex e IIC Т5 Gb / Ex tb IIIC T95°C Db IP66
Температурный режим Т5 40°C
Количество клемм:
CBC.2 2 шт. Ток А
CBC.2 (i) 2 шт. Ток А
TEO.2 2 шт. Ток А
Вводы
Сторона А:
Взрывозащищенный кабельный ввод ANP под небронированный кабель в металлорукаве M20х1,5 D8-13мм, Dn20мм. Никелированная латунь.IP66/68 2 шт.
Сторона C:
Взрывозащищенный кабельный ввод ANP под небронированный кабель в металлорукаве M20х1,5 D8-13мм, Dn20мм. Никелированная латунь.IP66/68 1 шт.
Подробнее
Взрывобезопасное исполнение Да
Степень защиты (IP) IP66
Для взрывоопасной зоны по газу (Ex) 1, 2
Для взрывоопасной зоны по пыли (Ex) 21, 22
Ударопрочность по стандарту EN 50102 IK07
Способ монтажа Открытой установки
Материал Алюминий
Крепление крышки Винтовое
Номинальное сечение клемм 2,5 кв.мм
Тип клемм Винтовые
Количество 2 шт. x CBC.2 (Серый) - 2 шт. x CBC.2 (Синий) - 2 шт. x TEO.2 (желто-зеленый)
Кабельные ввод под: Небронированный кабель в металлорукаве COSMEC
Серия ANP
Номинальный диаметр металлорукава DN20 - диаметр кабеля до 15 мм
Сторона установки: A 2 шт. x внешний D: 8-13 мм
Материал Алюминиевый сплав
Тип продукции Ex Клеммная коробка
Группа электрооборудования IIC водородная
Вид защиты Ex e;t
Геометрические размеры 120x120x90 мм
Сторона установки: C 1 шт. x внешний D: 8-13 мм
Таблица подбора
Номинальное сечение клемм кв.мм Тип клемм Количество, шт. Кабельные ввод под: Серия Номинальный диаметр металлорукава, мм Сторона установки: A, мм Сторона установки: B, мм Сторона установки: C, мм Сторона установки: D, мм Материал Код
2,5
Винтовые
6xCBC.2
Для небронированного кабеля в металлорукаве COSMEC
ANP
DN20
1 X 8-13
1 X 8-13
1 X 8-13
1 X 8-13
GRP
2,5
Винтовые
6xCBC.2
Для небронированного кабеля в металлорукаве COSMEC
ANP
DN20
1 X 8-13
-
1 X 8-13
-
GRP
2,5
Винтовые
2xCBC.2-2xCBC.2 (i)-2xTEO.2
Для небронированного кабеля в металлорукаве COSMEC
ANP
DN20
2 X 8-13
-
1 X 8-13
-
GRP
2,5
Пружинные
25xHMM.2
Для небронированного кабеля в металлорукаве COSMEC
ANP
DN20
2 X 8-13
-
3 X 8-13
-
GRP
2,5
Винтовые
6xCBC.2
Для небронированного кабеля в металлорукаве COSMEC
ANP
DN20
1 X 8-13
1 X 8-13
1 X 8-13
1 X 8-13
Алюминиевый сплав
2,5
Винтовые
6xCBC.2
Для небронированного кабеля в металлорукаве COSMEC
ANP
DN20
1 X 8-13
-
1 X 8-13
-
Алюминиевый сплав
2,5
Винтовые
2xCBC.2-2xCBC.2 (i)-2xTEO.2
Для небронированного кабеля в металлорукаве COSMEC
ANP
DN20
2 X 8-13
-
1 X 8-13
-
Алюминиевый сплав
2,5
Пружинные
25xHMM.2
Для небронированного кабеля в металлорукаве COSMEC
ANP
DN20
2 X 8-13
-
3 X 8-13
-
Алюминиевый сплав
4
Винтовые
4xCBC.4 - 1xTEO.4
Для небронированного кабеля в металлорукаве COSMEC
ANP
DN26
2 X 10,5-18
-
1 X 10,5-18
-
GRP
4
Винтовые
4xCBC.4 - 1xTEO.4
Для небронированного кабеля в металлорукаве COSMEC
ANP
DN20
2 X 8-13
-
1 X 8-13
-
GRP
4
Винтовые
4xCBC.4 - 1xTEO.4
Для небронированного кабеля в металлорукаве COSMEC
ANP
DN26
2 X 10,5-18
-
1 X 10,5-18
-
Алюминиевый сплав
4
Винтовые
4xCBC.4 - 1xTEO.4
Для небронированного кабеля в металлорукаве COSMEC
ANP
DN20
2 X 10,5-18
-
1 X 10,5-18
-
Алюминиевый сплав
