Взрывонепроницаемая распределительная коробка из алюминия LBD-MVK.4x2-MVK.4(i)x2-MVK.4Tx2-KH3MHK(A)-KH3MHK(B)-KH3MHK(C)-KH3MHK(D) / 1Ex d IIC Т5 Gb / Ex tb IIIC T95°С Db / IP66/IP68
Код:
LBD23000103
Взрывонепроницаемая распределительная коробка из алюминия LBD-MVK.4x2-MVK.4(i)x2-MVK.4Tx2-KH3MHK(A)-KH3MHK(B)-KH3MHK(C)-KH3MHK(D) / 1Ex d IIC Т5 Gb / Ex tb IIIC T95°С Db / IP66/IP68
Код:
LBD23000103
Вес, кг: | 3,000 |
?
|
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: шт
LBD-MVK.4x2-MVK.4(i)x2-MVK.4Tx2-KH3MHK(A)-KH3MHK(B)-KH3MHK(C)-KH3MHK(D)
Un=400 В, In=28 А

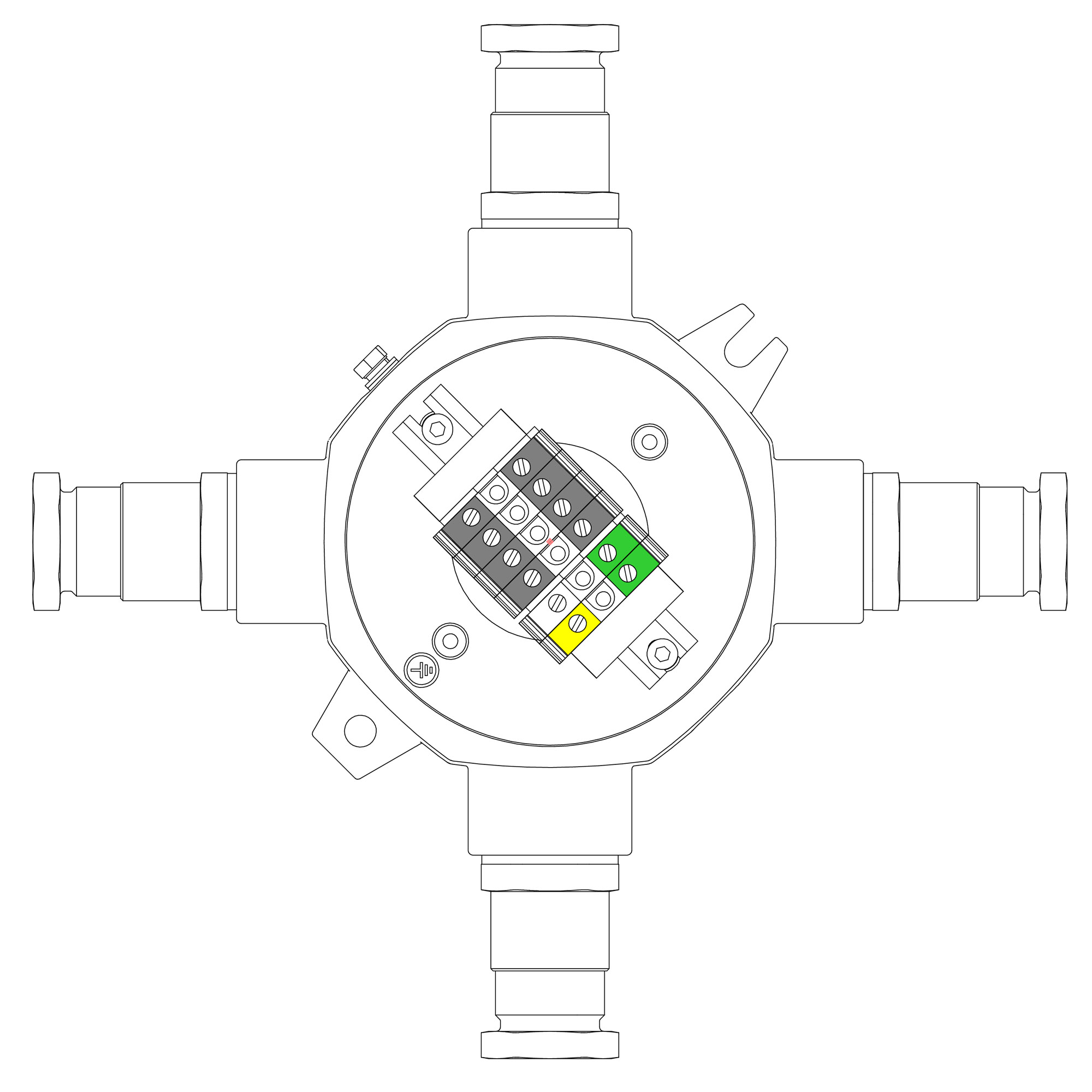

Взрывозащищенная клеммная коробка из алюминия
Маркировка: 1Ex d IIC Т5 Gb / Ex tb IIIC T95°С Db / IP66/IP68
Температура окружающей среды: От -60°C до +40°C
Клеммы:
MVK.4 - 2шт
MVK.4(i) - 2шт
MVK.4T - 2шт
Кабельные вводы
Сторона A:
Взрывозащищенный кабельный ввод серии КН для небронированного кабеля М25х1,5 D:11,8-18мм. Никелированная латунь IP66/IP68
Сторона B:
Взрывозащищенный кабельный ввод серии КН для небронированного кабеля М25х1,5 D:11,8-18мм. Никелированная латунь IP66/IP68
Сторона C:
Взрывозащищенный кабельный ввод серии КН для небронированного кабеля М25х1,5 D:11,8-18мм. Никелированная латунь IP66/IP68
Сторона D:
Взрывозащищенный кабельный ввод серии КН для небронированного кабеля М25х1,5 D:11,8-18мм. Никелированная латунь IP66/IP68
Подробнее
Un=400 В, In=28 А
Взрывозащищенная клеммная коробка из алюминия
Маркировка: 1Ex d IIC Т5 Gb / Ex tb IIIC T95°С Db / IP66/IP68
Температура окружающей среды: От -60°C до +40°C
Клеммы:
MVK.4 - 2шт
MVK.4(i) - 2шт
MVK.4T - 2шт
Кабельные вводы
Сторона A:
Взрывозащищенный кабельный ввод серии КН для небронированного кабеля М25х1,5 D:11,8-18мм. Никелированная латунь IP66/IP68
Сторона B:
Взрывозащищенный кабельный ввод серии КН для небронированного кабеля М25х1,5 D:11,8-18мм. Никелированная латунь IP66/IP68
Сторона C:
Взрывозащищенный кабельный ввод серии КН для небронированного кабеля М25х1,5 D:11,8-18мм. Никелированная латунь IP66/IP68
Сторона D:
Взрывозащищенный кабельный ввод серии КН для небронированного кабеля М25х1,5 D:11,8-18мм. Никелированная латунь IP66/IP68
Способ монтажа | Открытой установки |
Цвет | Серый |
Ширина, мм | 224 |
Не содержит (без) галогенов | Да |
Глубина, мм | 88.8 |
Возможность расширения | Нет |
С прозрачн. (светопрониц.) крышкой | Нет |
С крышкой (-ами) | Да |
Количество соединительных зажимов/клемм | 6 |
Длина, мм | 224 |
Пломбируемый (-ая) | Да |
Тип ввода | Кабель |
Сохранение работоспособности (целостность цепи) | Нет (без) |
Рабочая температура, °C | -60...40 |
Материал | Алюминий |
Количество вводов | 4 |
Взрывобезопасное исполнение | Да |
Крепление крышки | Винтовое |
Макс. поперечное сечение проводника, мм² | 18 |
Степень защиты (IP) | IP68 |
Для взрывоопасной зоны по газу (Ex) | 1, 2 |
Для взрывоопасной зоны по пыли (Ex) | 21, 22 |
Номинальное сечение клемм | 4 мм2 |
Тип клемм | Винтовые |
Количество | 2 шт. x MVK.4(серый) +2 шт. х MVK.4(i)(синие) + 2шт. MVK.4T(желто-зеленые) |
Кабельные ввод под | Небронированный кабель |
Серия | КH |
Сторона установки: A | 1 шт. x внешний D: 11,8-18 мм |
Сторона установки: B | 1 шт. x внешний D: 11,8-18 мм |
Сторона установки: C | 1 шт. x внешний D: 11,8-18 мм |
Сторона установки: D | 1 шт. x внешний D: 11,8-18 мм |
Материал | Алюминиевый сплав |
Тип продукции | Ex Клеммная коробка |
Группа электрооборудования | IIC водородная |
Вид защиты Ex | d; tb |
Чертежи
Серия | Название | DWG | Autodesk Revit | IFC |
---|---|---|---|---|
Взрывонепроницаемые коробки и корпуса Ex d IIС ARMEX
|
|
|
||
Взрывонепроницаемые коробки и корпуса Ex d IIС ARMEX
|
|
