Цвет	Светло-серый
Ширина, мм	150
Модель/исполнение	С интегрированным соединит. разъемом
Высота, мм	50
Защитное покрытие поверхности	Оцинковка горячим способом по методу Сендзимира
Толщина материала, мм	1.2
Перфорированная боковая стенка	Да

Вид/ марка материала	Сталь
Длина, мм	3000
Материал	Сталь
Перфорация в основании для монтажа	Да
Полезное сечение, мм²	7400
Подходит для обеспеч. целостности цепи (огнестойкость)	Да

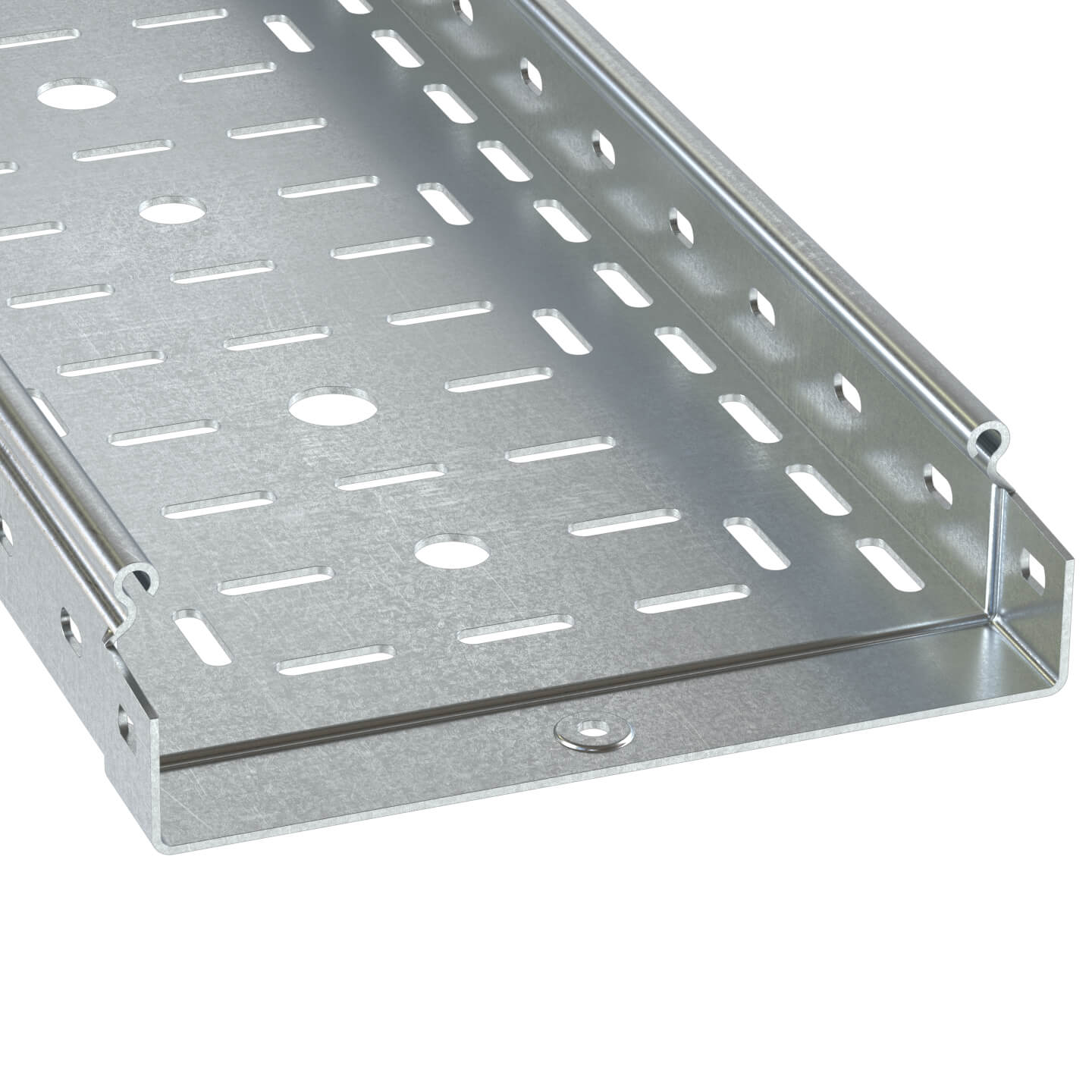

Тип продукции	Перфорированные лотки
Тип лотка	Листовые лотки - "S5 Combitech"
Высота	50 мм
Длина	3000 мм

Толщина	1.2 мм
Материал	Сталь оцинкованная по методу Сендзимира
Ширина	150 мм

Аксессуары

Аналоги

Состав системы

Листовые лотки "S5"

1 Лоток перфорированный 400х100 L3000

Лоток перфорированный 400х100 L3000 Код: 35345 Посмотреть

2 Крышка с заземлением на лоток осн.400 L3000

Крышка с заземлением на лоток осн.400 L3000 Код: 35526 Посмотреть

3 Угол CPO 90 горизонтальный 90° 400х80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа

Угол CPO 90 горизонтальный 90° 400х80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа Код: 36026K Посмотреть

4 Крышка на угол CPO 90 горизонтальный 90° осн.400

Крышка на угол CPO 90 горизонтальный 90° осн.400 Код: 38006

5 Угол CS 90 вертикальный внутр. 90° 200/80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа

Угол CS 90 вертикальный внутр. 90° 200/80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа Код: 36684K Посмотреть

6 Крышка на угол CS 90 вертикальный внутренний 90 градусов, осн.200

Крышка на угол CS 90 вертикальный внутренний 90 градусов, осн.200 Код: 38204 Посмотреть

7 Ответвитель DPT T-образный горизонтальный 100х100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа

Ответвитель DPT T-образный горизонтальный 100х100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа Код: 36161K Посмотреть

8 Ответвитель-переходник TDSR T-обр. вертикальный 400/200 в комплекте с крепежными элементами и соединительными пластинами, необходимы

Ответвитель-переходник TDSR T-обр. вертикальный 400/200 в комплекте с крепежными элементами и соединительными пластинами, необходимы Код: 37633K Посмотреть

9 Угол вертикальный внутренний, переходник CSSS 90 осн. 400 H80 в комплекте с крепежными элементами и соединительными пластинами

Угол вертикальный внутренний, переходник CSSS 90 осн. 400 H80 в комплекте с крепежными элементами и соединительными пластинами Код: 37066K Посмотреть

10 Угол вертикальный внешний CDSD 90 осн.100 H100 в комплекте с крепежными элементами и соединительными пластинами

Угол вертикальный внешний CDSD 90 осн.100 H100 в комплекте с крепежными элементами и соединительными пластинами Код: 37012K Посмотреть

11 Переходник RRS левосторонний 400/300 H80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа

Переходник RRS левосторонний 400/300 H80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа Код: 36531K Посмотреть

12 Ответвитель-крышка Т-обр. вертикальный вниз DDS 300/50 в комплекте скрепежными элементами и соединительными пластинами, необходимыми длямонтажа

Ответвитель-крышка Т-обр. вертикальный вниз DDS 300/50 в комплекте скрепежными элементами и соединительными пластинами, необходимыми длямонтажа Код: 37382K Посмотреть

13 Фланец соединительный FR 300/80

Фланец соединительный FR 300/80 Код: 37435 Посмотреть

Таблица подбора

Длина L, мм	Ширина B, мм	Код, исп. 1	Код, исп. 2	Код, исп. 3	Код, исп. 4
3000	50	3526012	3526012HDZ	–	3526012ZL
3000	100	3526212	3526212HDZ	–	3526212ZL
3000	150	3526312	3526312HDZ	–	3526312ZL
3000	200	3526412	3526412HDZ	–	3526412ZL
3000	300	3526512	3526512HDZ	–	3526512ZL
3000	400	3526612	3526612HDZ	–	3526612ZL
3000	500	3526712	3526712HDZ	–	3526712ZL
3000	600	3526812	3526812HDZ	–	3526812ZL

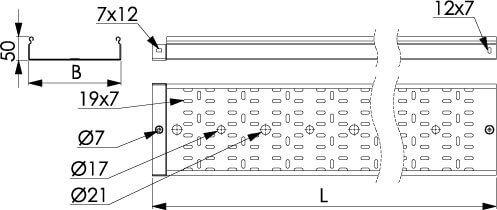

Чертежи

Серия	Название	Eplan	Model Studio CS	DWG (динам.)	Eplan FieldSys	STEP	SAT	Renga	Intergraph	AVEVA
Листовые лотки - "S5 Combitech"	Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5	ZIP 31.09 МБ	ZIP 7.26 МБ
Листовые лотки - "S5 Combitech"	Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech			ZIP 25.05 МБ
Листовые лотки - "S5 Combitech"	Система металлических лотков "S5 Combitech"				RAR 286.53 КБ	ZIP 17.15 МБ	RAR 11.99 МБ
Листовые лотки - "S5 Combitech"	Каталог моделей кабельных лотков S5, L5 и U5 Combitech и монтажных элементов B5 Combitech							ZIP 73.45 МБ
Листовые лотки - "S5 Combitech"	Каталог моделей кабельных лотков S5 Combitech							ZIP 12.7 МБ
Листовые лотки - "S5 Combitech"	Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"								ZIP 4.53 МБ
Листовые лотки - "S5 Combitech"	Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"									ZIP 1014.48 МБ

Сертификаты

Название	Документ
S5 Combitech - Отказное письмо по СЭЗ на листовые лотки	PDF 1.14 MB
Все типы металлических кабельных лотков - Cертификат пожарной безопасности по группе E90 согласно немецкому стандарту DIN 4102–12:1998–11	PDF 182.19 kB
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 211.65 kB
«S5 Combitech» Сертификат соответствия TUV Annex	PDF 203.65 kB
"S5 Combitech" Свидетельство морского регистра	PDF 343.77 kB
