Цвет	Светло-серый
Ширина, мм	400

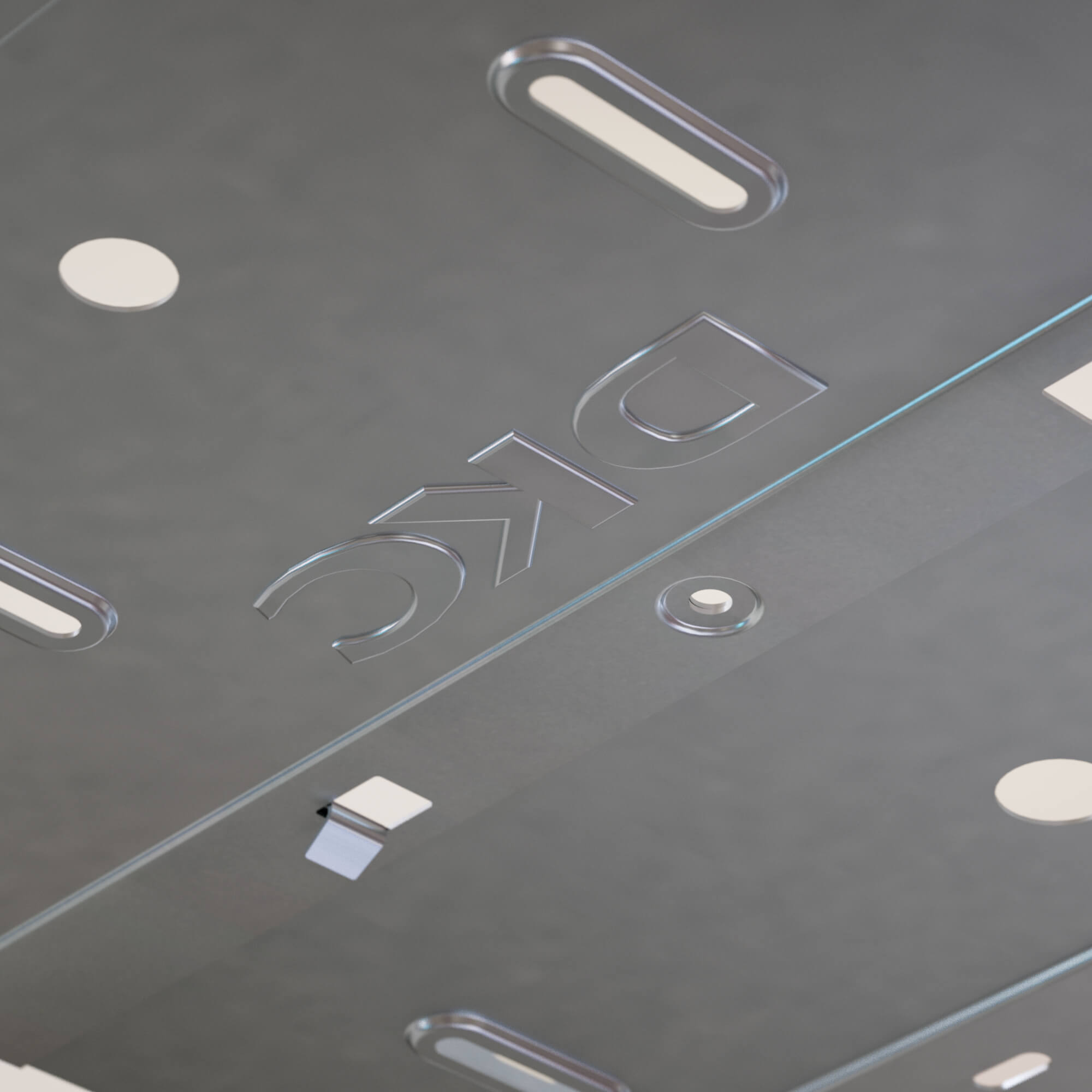

Модель/исполнение	С интегрированным соединит. разъемом
Высота, мм	100
Защитное покрытие поверхности	Оцинковка горячим способом по методу Сендзимира
Толщина материала, мм	1.5

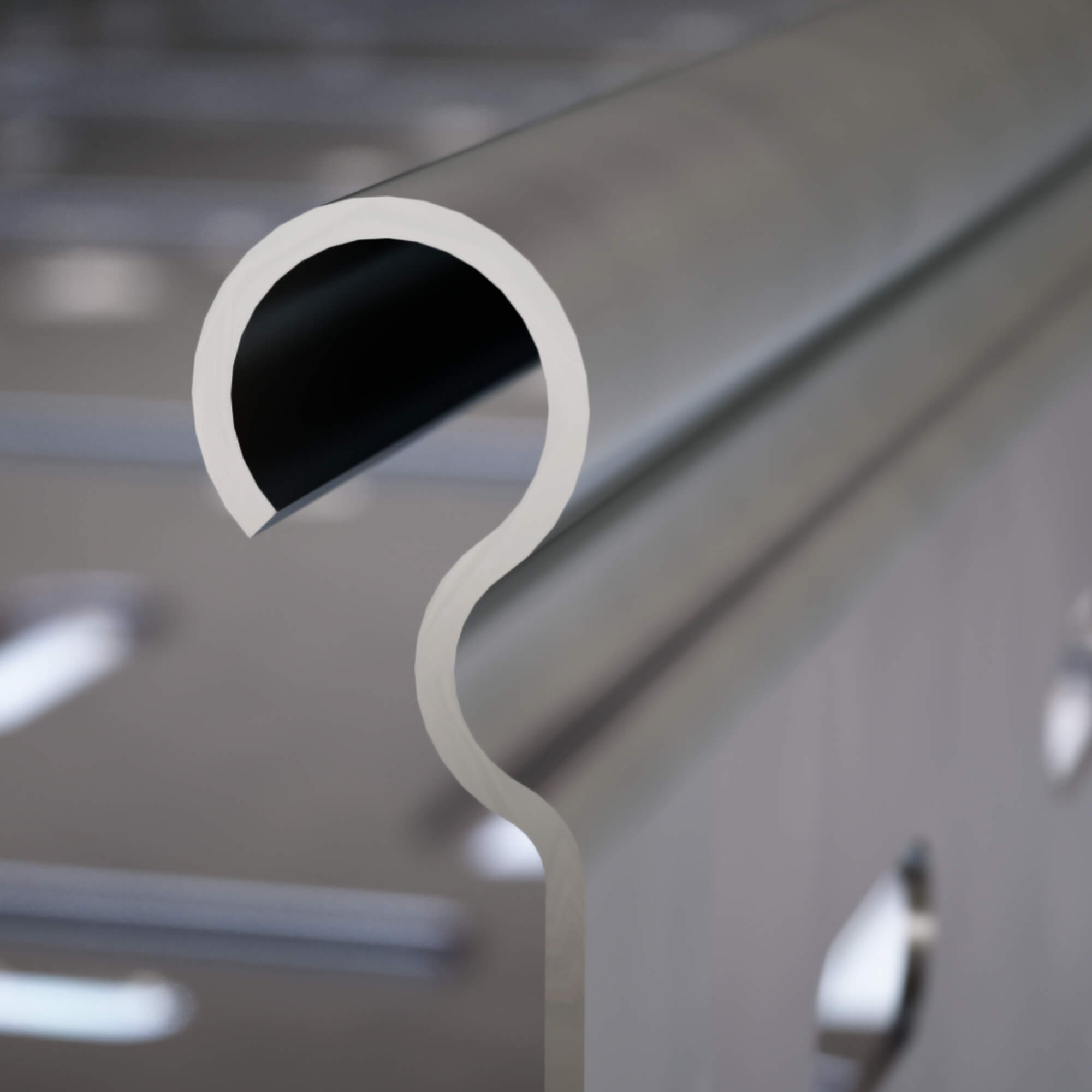

Перфорированная боковая стенка	Да

Вид/ марка материала	Сталь
Длина, мм	3000
Материал	Сталь

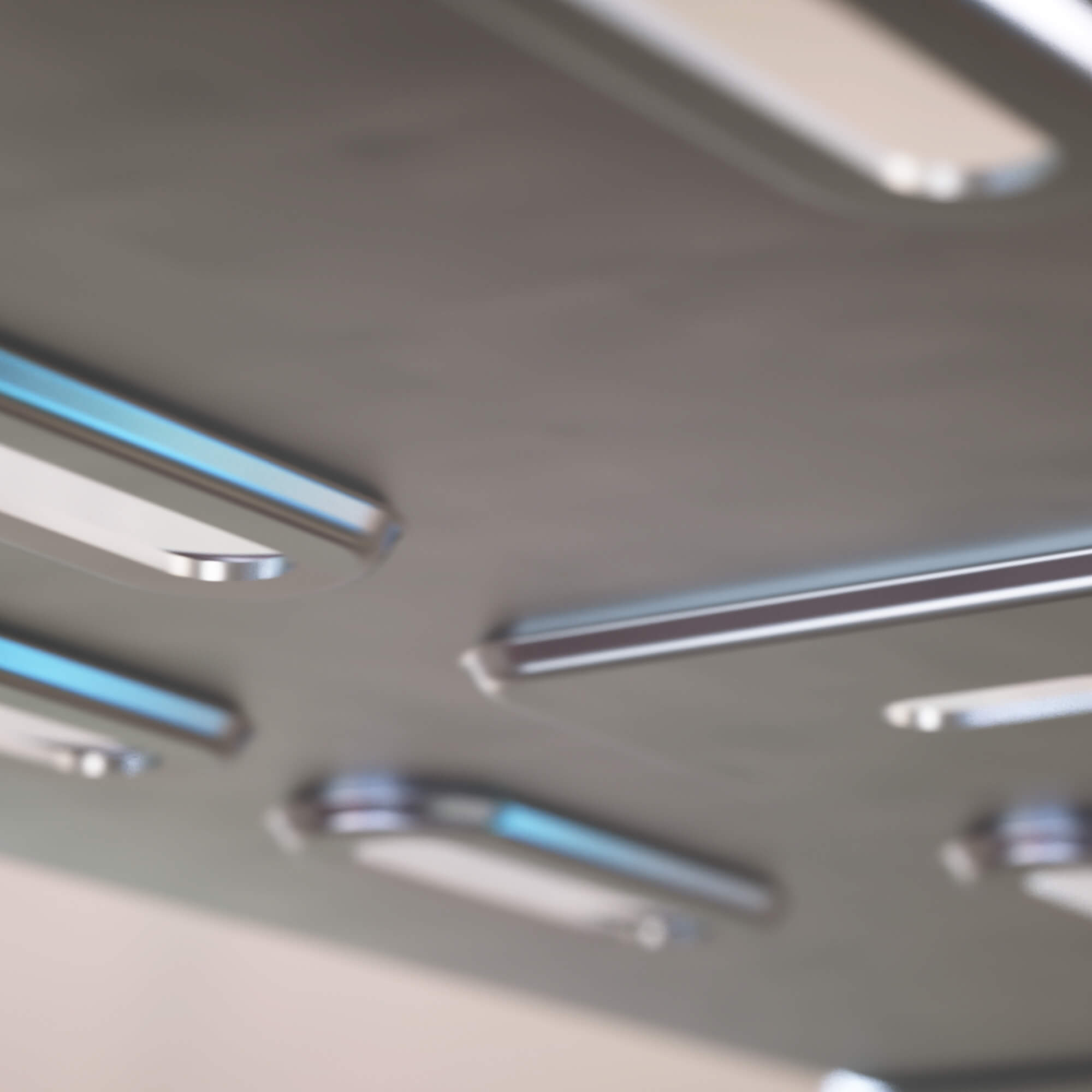

Перфорация в основании для монтажа	Да
Полезное сечение, мм²	39500
Подходит для обеспеч. целостности цепи (огнестойкость)	Да

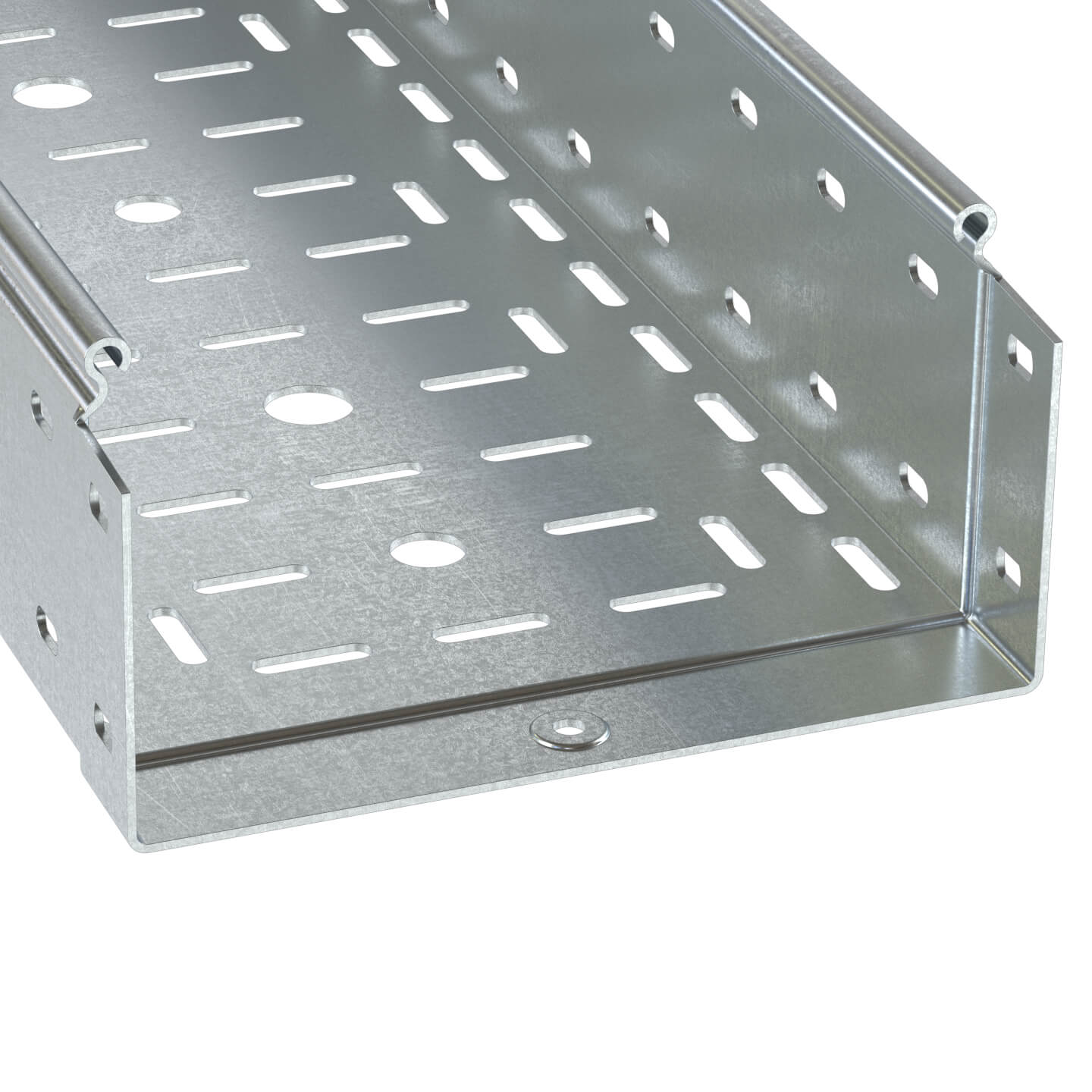

Тип продукции	Перфорированные лотки
Тип лотка	Листовые лотки - "S5 Combitech"
Высота	100 мм
Длина	3000 мм

Толщина	1.5 мм
Материал	Сталь оцинкованная по методу Сендзимира
Ширина	400 мм

Аксессуары

Аналоги

Состав системы

Листовые лотки "S5"

1 Лоток перфорированный 400х100 L3000

Лоток перфорированный 400х100 L3000 Код: 35345 Посмотреть

2 Крышка с заземлением на лоток осн.400 L3000

Крышка с заземлением на лоток осн.400 L3000 Код: 35526 Посмотреть

3 Угол CPO 90 горизонтальный 90° 400х80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа

Угол CPO 90 горизонтальный 90° 400х80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа Код: 36026K Посмотреть

4 Крышка на угол CPO 90 горизонтальный 90° осн.400

Крышка на угол CPO 90 горизонтальный 90° осн.400 Код: 38006

5 Угол CS 90 вертикальный внутр. 90° 200/80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа

Угол CS 90 вертикальный внутр. 90° 200/80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа Код: 36684K Посмотреть

6 Крышка на угол CS 90 вертикальный внутренний 90 градусов, осн.200

Крышка на угол CS 90 вертикальный внутренний 90 градусов, осн.200 Код: 38204 Посмотреть

7 Ответвитель DPT T-образный горизонтальный 100х100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа

Ответвитель DPT T-образный горизонтальный 100х100 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа Код: 36161K Посмотреть

8 Ответвитель-переходник TDSR T-обр. вертикальный 400/200 в комплекте с крепежными элементами и соединительными пластинами, необходимы

Ответвитель-переходник TDSR T-обр. вертикальный 400/200 в комплекте с крепежными элементами и соединительными пластинами, необходимы Код: 37633K Посмотреть

9 Угол вертикальный внутренний, переходник CSSS 90 осн. 400 H80 в комплекте с крепежными элементами и соединительными пластинами

Угол вертикальный внутренний, переходник CSSS 90 осн. 400 H80 в комплекте с крепежными элементами и соединительными пластинами Код: 37066K Посмотреть

10 Угол вертикальный внешний CDSD 90 осн.100 H100 в комплекте с крепежными элементами и соединительными пластинами

Угол вертикальный внешний CDSD 90 осн.100 H100 в комплекте с крепежными элементами и соединительными пластинами Код: 37012K Посмотреть

11 Переходник RRS левосторонний 400/300 H80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа

Переходник RRS левосторонний 400/300 H80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа Код: 36531K Посмотреть

12 Ответвитель-крышка Т-обр. вертикальный вниз DDS 300/50 в комплекте скрепежными элементами и соединительными пластинами, необходимыми длямонтажа

Ответвитель-крышка Т-обр. вертикальный вниз DDS 300/50 в комплекте скрепежными элементами и соединительными пластинами, необходимыми длямонтажа Код: 37382K Посмотреть

13 Фланец соединительный FR 300/80

Фланец соединительный FR 300/80 Код: 37435 Посмотреть

Таблица подбора

Длина L, мм	Ширина B, мм	Код, исп. 1	Код, исп. 2	Код, исп. 3	Код, исп. 4
3000	100	3534115	3534115HDZ	–	3534115ZL
3000	150	3534215	3534215HDZ	–	3534215ZL
3000	200	3534315	3534315HDZ	–	3534315ZL
3000	300	3534415	3534415HDZ	–	3534415ZL
3000	400	3534515	3534515HDZ	–	3534515ZL
3000	500	3534615	3534615HDZ	–	3534615ZL

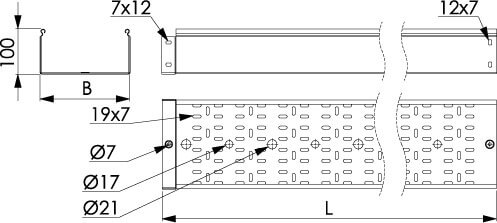

Чертежи

Серия	Название	Eplan	Model Studio CS	DWG (динам.)	Eplan FieldSys	STEP	SAT	Renga	Intergraph	AVEVA
Листовые лотки - "S5 Combitech"	Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5	ZIP 31.09 МБ	ZIP 7.26 МБ
Листовые лотки - "S5 Combitech"	Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech			ZIP 25.05 МБ
Листовые лотки - "S5 Combitech"	Система металлических лотков "S5 Combitech"				RAR 286.53 КБ	ZIP 17.15 МБ	RAR 11.99 МБ
Листовые лотки - "S5 Combitech"	Каталог моделей кабельных лотков S5, L5 и U5 Combitech и монтажных элементов B5 Combitech							ZIP 73.45 МБ
Листовые лотки - "S5 Combitech"	Каталог моделей кабельных лотков S5 Combitech							ZIP 12.7 МБ
Листовые лотки - "S5 Combitech"	Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"								ZIP 4.53 МБ
Листовые лотки - "S5 Combitech"	Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"									ZIP 1014.48 МБ

Сертификаты

Название	Документ
S5 Combitech - Отказное письмо по СЭЗ на листовые лотки	PDF 1.14 MB
Все типы металлических кабельных лотков - Cертификат пожарной безопасности по группе E90 согласно немецкому стандарту DIN 4102–12:1998–11	PDF 182.19 kB
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 211.65 kB
«S5 Combitech» Сертификат соответствия TUV Annex	PDF 203.65 kB
"S5 Combitech" Свидетельство морского регистра	PDF 343.77 kB

Конфигураторы

Fix Combitech

Программа позволяет автоматически рассчитать количество требуемых элементов кабеленесущих систем, таких как: листовые, стеклопластиковые, лестничные, тяжелые и проволочные лотки, системы организации рабочих мест, а также всех монтажных элементов и аксессуаров. Создавайте собственные проекты и выгружайте спецификации одной кнопкой в удобном формате.

Доступные версии для ПК: Windows, MacOS, Linux

Инструкция по установке
