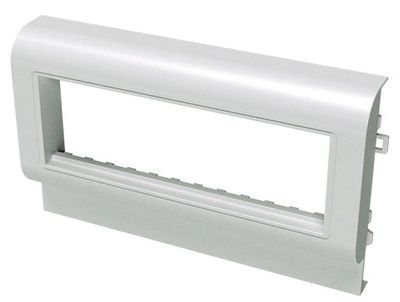

PDA3-45N 100 Рамка-суппорт под 6 модулей 45х45 мм
Код: 00564
PDA3-45N 100 Рамка-суппорт под 6 модулей 45х45 мм
Код: 00564
Вес, кг: | 0,084 |
Объем, м3: |
0,00083
?
|
Тип упаковки:
Кол-во в упаковке: 10
Ед. изм: шт
Выберите файл для скачивания
- Где купить?
-
Выберите файл
для скачивания
Рамка-суппорт на 6 модулей, PDA3-45N. Назначение: организация рабочих мест − монтаж электроустановочных изделий в пластиковые короба, тип TA-GN серии "In-liner Classic". Монтаж: монтаж суппорта внутри короба с помощью защелкивания, монтаж электроустановочных изделий в рамку − защелкиванием снаружи. Характеристики: материал – АБС-пластик и поликарбонат. Комплектация: рамка; суппорт. Типоразмер короба: 100х40, 100х60, 100х80. Цвет: белый
Подробнее
Цвет | Белый |
Ширина, мм | 100 |
Не содержит (без) галогенов | Да |
Высота, мм | 100 |
Глубина, мм | 26.4 |
Количество постов (мест) | 6 |
С откидной крышкой | Да |
Защитное покрытие поверхности | Декоративное |
Высота установочная (встраив.), мм | 45 |
Ширина установочная (встраив.), мм | 45 |
С полем для надписи | Да |
Материал | Пластик |
Тип крепления | Безвинтовое зажимное крепление |
Ориентация монтажа | Вертикальн. |
Степень защиты (IP) | IP40 |
Подходит для установки в пол | Да |
Прозрачный | Да |
Отделка поверхности | Глянцевый |
Подходит для установки в кабель-канал | Да |
Подходит для скрытого монтажа (заподлицо) | Да |
Подходит для встроенного монтажа | Да |
Количество постов по горизонтали | 2 |
Количество постов по вертикали | 1 |
Количество модулей | 6 |
Декоративное оформление | Декор по эскизу |
Без перегородки | Да |
Материал | АБС-пластик |
Температура монтажа, °С | 5°С ... +60°С |
Ширина номинальная, мм | 100 |
Степень защиты, IP | IP40 |
Температура эксплуатации, °С | 5°С ... +60°С |
Максимальная рабочая температура, °С | +60°C |
Климатическое исполнение | УХЛ4 |
Пожаробезопасность | Не подлежит обязательному подтверждению соответствия требованиям Федерального закона №123-ФЗ от 22.06.2012 |
Тип продукции | Рамка-суппорт |

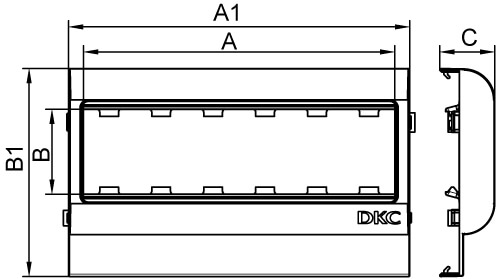

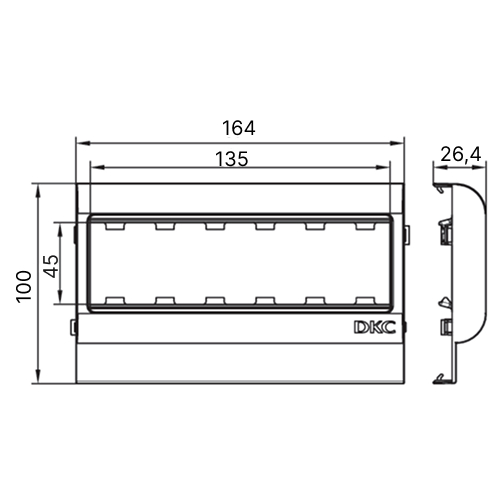

Чертежи
