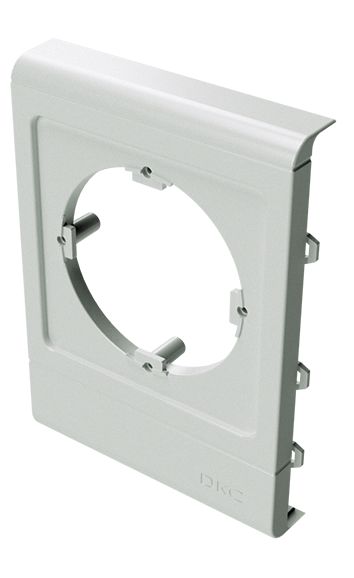

PDA-N 150 Рамка-суппорт для электроустановочных изделий 60х60 мм
Код: 10173
PDA-N 150 Рамка-суппорт для электроустановочных изделий 60х60 мм
Код: 10173
Вес, кг: | 0,060 |
Объем, м3: |
0,00083
?
|
Тип упаковки:
Кол-во в упаковке: 10
Ед. изм: шт
Выберите файл для скачивания
-
Выберите файл
для скачивания
Рамка-суппорт PDA-N для электроустановочных изделий 60 мм и промразъемов. Назначение: организация рабочих мест – монтаж электроустановочных изделий с посадочным размером 60 мм (немецкий стандарт) в короба типа TA-GN, аналогично монтажу в стены (скрытый монтаж); установка разъемов (промразъемов) с основанием (фланцем) 75х75 мм, напряжением 230 и 400 В. Монтаж: электроустановочные изделия в рамку PDA-N монтируются так же, как при скрытом монтаже в стены, т. е. с помощью тех же каркасов, рамок и саморезов. Характеристики: материал – АБС-пластик. Типоразмер короба: 150х60, 150х80. Цвет: белый
Подробнее
Цвет | Белый |
Ширина, мм | 150 |
Не содержит (без) галогенов | Да |
Высота, мм | 150 |
Глубина, мм | 18 |
Количество постов (мест) | 2 |
С откидной крышкой | Да |
Защитное покрытие поверхности | Декоративное |
Высота установочная (встраив.), мм | 60 |
Ширина установочная (встраив.), мм | 60 |
С полем для надписи | Да |
Материал | Пластик |
Тип крепления | Безвинтовое зажимное крепление |
Ориентация монтажа | Вертикальн. |
Степень защиты (IP) | IP40 |
Подходит для установки в пол | Да |
Прозрачный | Да |
Отделка поверхности | Глянцевый |
Подходит для установки в кабель-канал | Да |
Подходит для скрытого монтажа (заподлицо) | Да |
Подходит для встроенного монтажа | Да |
Количество постов по горизонтали | 1 |
Количество постов по вертикали | 1 |
Количество модулей | БЕЗ МОДУЛЬНОСТИ |
Декоративное оформление | Декор по эскизу |
Без перегородки | Да |
Тип продукции | Рамка-суппорт |
