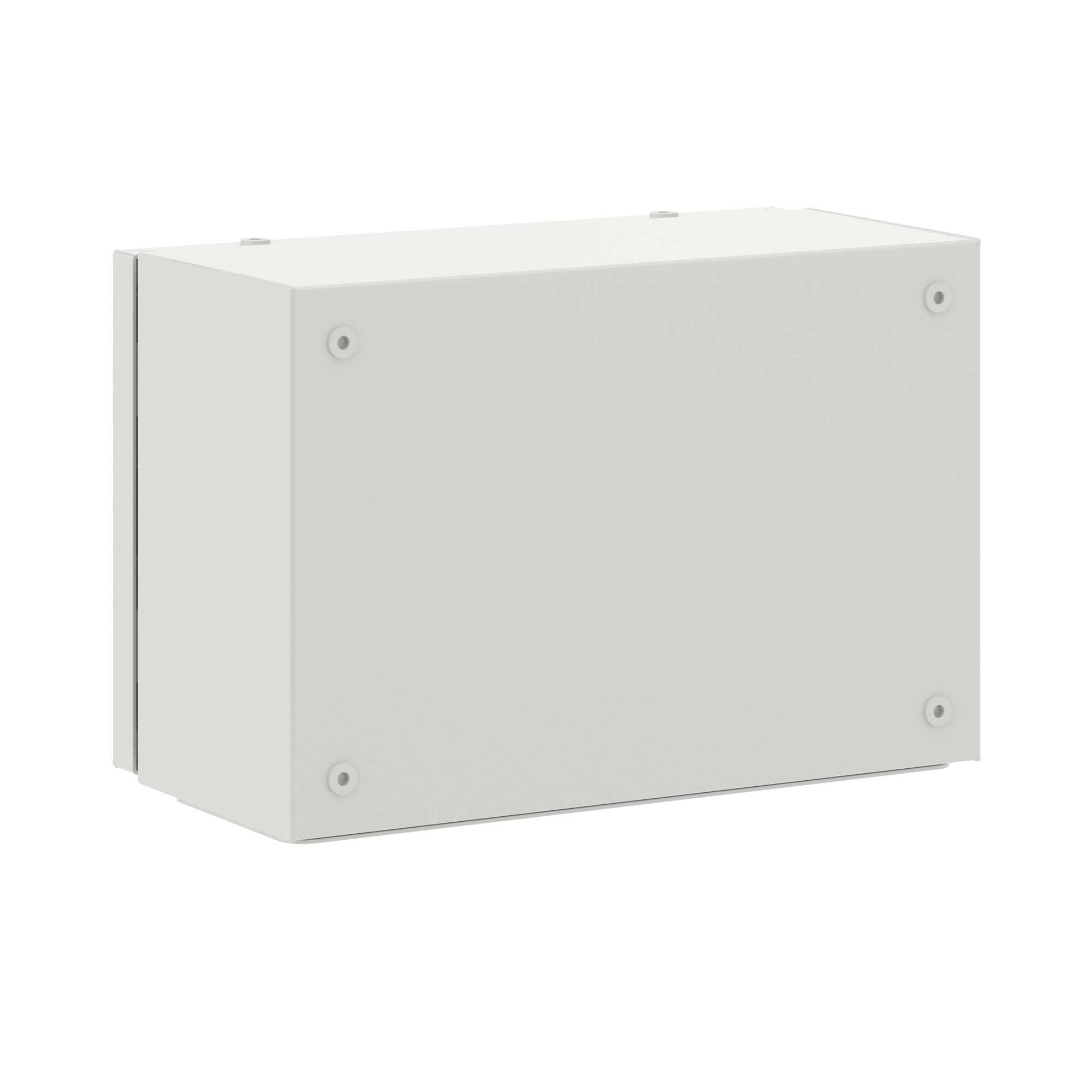

Корпус навесной STE с М/П ВхШхГ 200x300x150 мм

Корпус навесной STE с М/П ВхШхГ 200x300x150 мм

Код: R5STE0231

Вес, кг:	4,640
Объем, м³:	0,01133 ?

Тип упаковки:

Кол-во в упаковке: 1

Ед. изм: шт

Задать вопрос

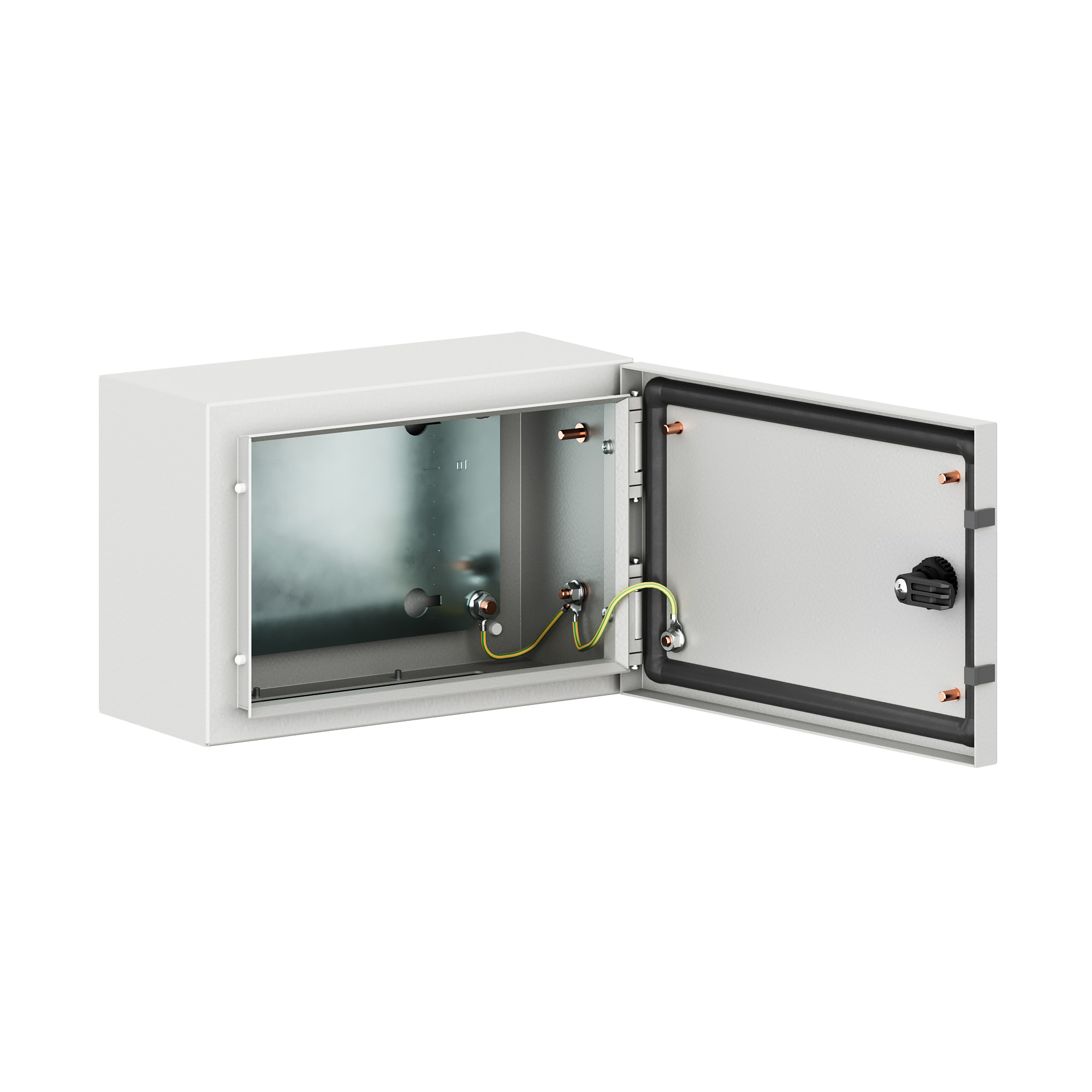

Навесные корпуса STE предназначены для систем автоматизации и распределения электроэнергии. Корпус, дверь, фланец STE изготавливаются из стали толщиной 1,5 мм с атмосферостойким порошковым покрытием, цвет RAL7035. Монтажная плата - из оцинкованной стали 1,8 мм. Корпуса выполнены по технологии сварки из единого листа металла, что обеспечивает большую надежность конструкции, нагрузочную способность и защиту от вибрационной нагрузки. Степень защиты IP66, ударопрочность IK10, сейсмостойкость 9 баллов по шкале MSK-64, климатическое исполнение УХЛ1, ОМ2, ОМ3, группа горючести Г1. Комплект поставки: корпус, дверь реверсивная, монтажная плата, поворотный замок 1 шт., сплошной фланец для ввода кабеля 1 шт., комплект заземления с проводами заземления. Габариты 200x300x150 (ШхВхГ) мм.

Подробнее

Характеристики по стандарту ETIM
?

Цвет	Серый
Ширина, мм	300
Высота, мм	200
Глубина, мм	150
Номер цвета RAL	7035
С монтажной платой/панелью	Да
Количество дверей	1
Количество замков	1

Материал	Сталь
Ударопрочность по стандарту EN 50102	IK10
Степень защиты (IP)	IP66
Подходит для установки вне помещений (на откр. воздухе)	Да
Монтажная плата с регулировкой по глубине	Да
Возможность крепления на стену	Да
Отделка поверхности	С порошковым покрытием
Крепление на столбе	Да

Чертежи

Серия	Название	Autodesk Revit	IFC	DWG	Renga
Металлические корпусные решения для автоматизации - «RAM block»	Семейство BIM моделей «Сборные напольные металлические шкафы CQE», «Conchiglia», «RAM telecom» – Навесные корпусные решения», «Корпуса сварные навесные серии ST»	ZIP 66.35 МБ	ZIP 4.74 МБ
Металлические корпусные решения для автоматизации - «RAM block»	Шаблоны для выреза утеплителя			ZIP 151.54 КБ
Металлические корпусные решения для автоматизации - «RAM block»	Каталог корпусных решений				ZIP 1.01 МБ

Сертификаты

Название	Документ
Отказное письмо о сертификации корпусов, шкафов и аксессуаров RAM block	PDF 4.26 MB
Сертификат соответствия пожарной безопасности (группа горючести). Корпуса ST, STX, STE, STEX, STH, SDE, SDI	PDF 7.42 MB
Сертификат соответствия IP, IK, климатическое исполнение. Корпуса ST, STX, STE, STEX, STH, SDE, SDI	PDF 481.76 kB
Сертификат соответствия на сейсмостойкость 9 баллов по MSK-64 и группе механического исполнения M39. Корпуса ST, STX, STE, STEX, STH, SDE, SDI	PDF 272.76 kB
Сертификат о типовом одобрении российского морского регистра судоходства (РМРС). Корпуса ST, STX, STE, STEX, STH, SDE, SDI	PDF 2.49 MB
