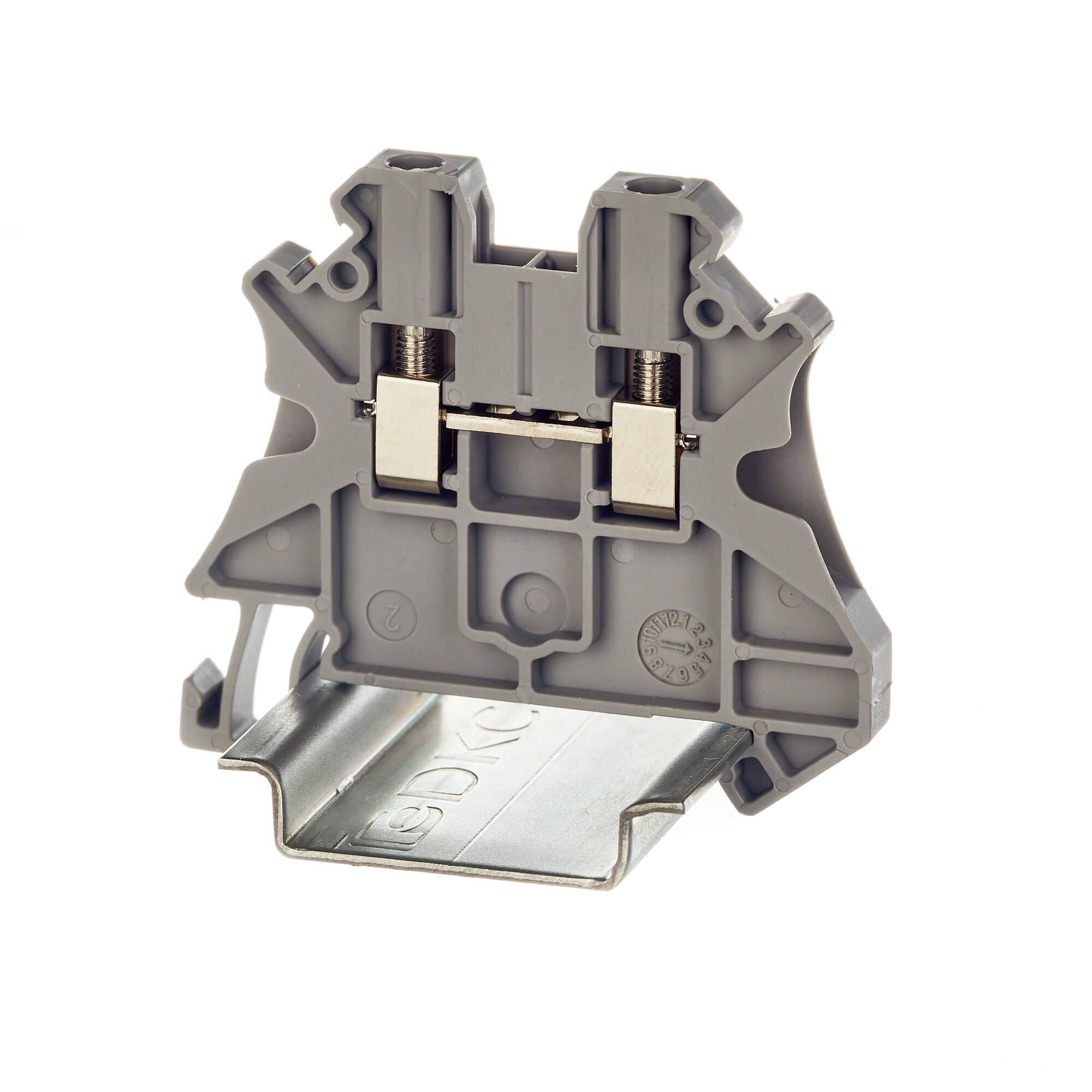

Клемма проходная, винтовой зажим, 2 точки подключения, 2.5 кв.мм, серая
Код: TUR-2.5
Клемма проходная, винтовой зажим, 2 точки подключения, 2.5 кв.мм, серая
Код: TUR-2.5
| Номин. ток In, А | 24 |
| Номин. напряжение, В | 1000 |
| Цвет | Серый |
| Длина, мм | 53 |
| Ширина/размер ячейки, мм | 5.2 |
| Высота (на мин. возможной высоте установки), мм | 47.5 |
| Материал изоляции корпуса | Термопласт |
| Рабочая температура, °C | -40...105 |
| Класс негорючести изоляц. материала согл. UL94 | V0 |
| Способ монтажа | DIN-рейка 35 мм |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² | 0.14...4 |
| Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм² | 0.14...2.5 |
| Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм² | 0.14...4 |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² | 0.14...4 |
| Тип электрич. соединения 1 | Винтовое соединение |
| Тип электрич. соединения 2 | Винтовое соединение |
| Количество уровней | 1 |
| Количество зажимов на 1 уровень | 2 |
| Требуется торцевая пластина | Да |
| Соединенные внутри уровни (между собой) | Нет |
| Позиция соединения | Сбоку |
| Проверено на взрывобезопасность по версии Ex e | Нет |
| Тип продукции | Клемма |
| Функция клеммы | Проходная |
| Тип зажима | Винт |
| Ширина | 5,2 мм |
| Количество ярусов | 1 |
| Количество точек подключения | 2 |
| Номинальное сечение | 2,5 мм² |
| Максимальное сечение | 4 мм² |
| Два проводника одинакового сечения | 0,14−1,5 мм² |
| Длина снятия изоляции | 9 мм |
| Номинальное импульсное напряжение | 8 кВ |
| Степень загрязненности | 3 |
| Максимальный ток | 32 A |
| Размер винта | M3 |
| Момент затяжки | 0,5−0,6 Н∙м |
| Размер отвертки | 0,6 × 3,5 |
| Материал корпуса | PA |
| Масса | 8,54 г |
