Клемма заземления, зажим push-in, 2 точки подключения, 4 кв.мм
Код: VPR-4-PE-YG
Клемма заземления, зажим push-in, 2 точки подключения, 4 кв.мм
Код: VPR-4-PE-YG
Вес, кг: | 0,010 |
Объем, м3: |
0,00002
?
|
Тип упаковки:
Кол-во в упаковке: 80
Ед. изм: шт

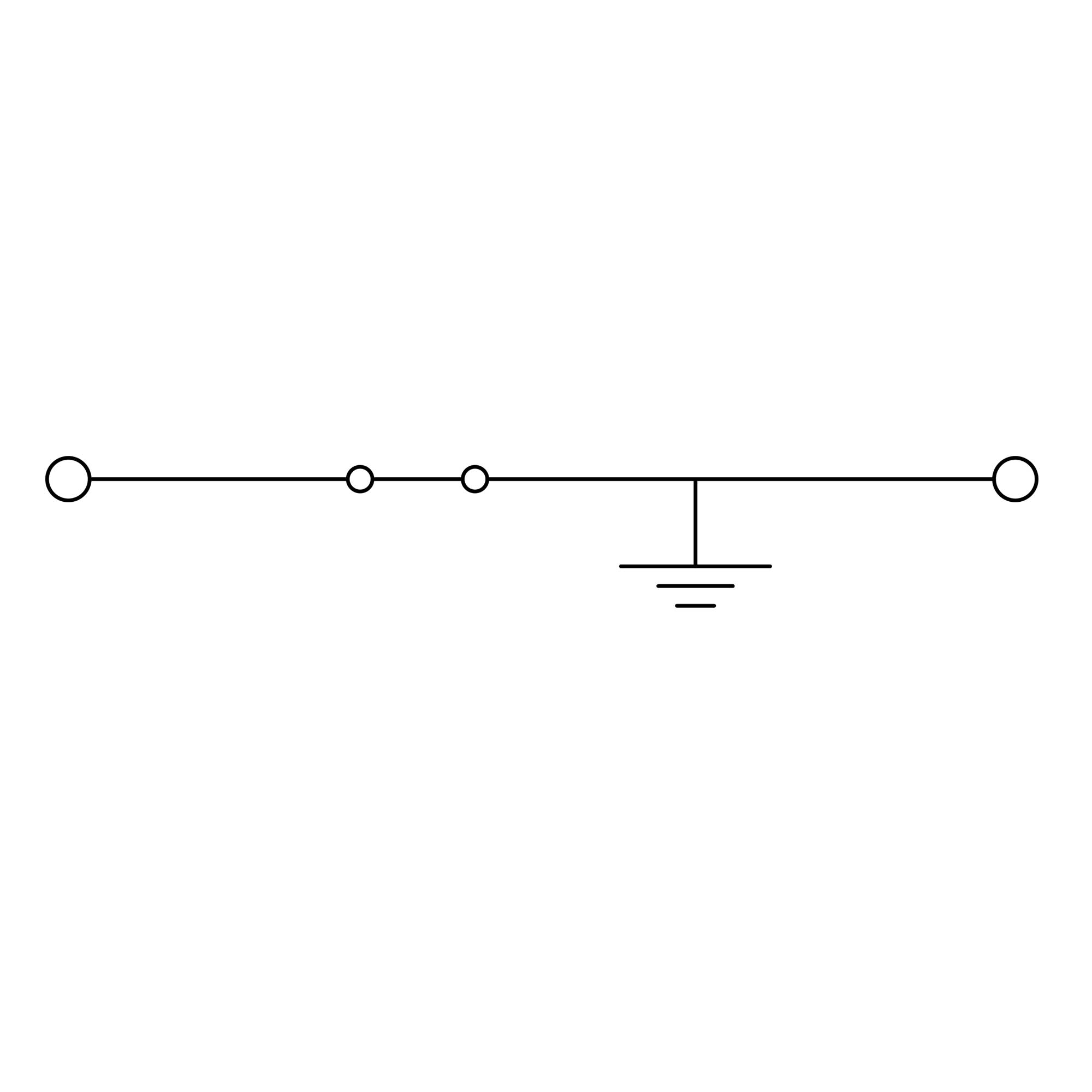

Клемма для заземления с Push-in зажимом предназначена для соединения двух проводников, а за счет кнопки-толкателя обеспечивается защита от ошибок при монтаже и случайного прикосновения. Клемма имеет электрический контакт с DIN-рейкой. Монтаж осуществляется на DIN-рейку OMEGA. Температура эксплуатации от -40 до +105оС. Корпус выполнен из ПА 6.6 с классом горючести V0 UL-94.
Желто-зеленый цвет, 2 точки подключения, 4 мм². 2 канала для вставных перемычек. Габариты (В×Ш×Г) 36,8×55,9×6,2 мм.
Подробнее
Цвет | Желто-зеленый |
Длина, мм | 55.9 |
Ширина/размер ячейки, мм | 6.2 |
Высота (на мин. возможной высоте установки), мм | 36.8 |
Материал изоляции корпуса | Термопласт |
Рабочая температура, °C | -40...105 |
Класс негорючести изоляц. материала согл. UL94 | V0 |
Способ монтажа | DIN-рейка 35 мм |
Возможно использование с функцией PEN | Нет |
Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² | 0.2...6 |
Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм² | 0.25...4 |
Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм² | 0.2 ...4 |
Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² | 0.2 ...4 |
Тип электрич. соединения 1 | Соединение с пружинным зажимом |
Тип электрич. соединения 2 | Соединение с пружинным зажимом |
Количество уровней | 1 |
Количество зажимов на 1 уровень | 2 |
Позиция соединения | Сверху |
Требуется торцевая пластина | Да |
Тип продукции | Клемма |
Функция клеммы | Заземление |
Тип зажима | Push-in |
Ширина | 6,2 мм |
Количество ярусов | 1 |
Количество точек подключения | 2 |
Номинальное сечение | 4 мм² |
Максимальное сечение | 6 мм² |
Два проводника одинакового сечения в двойном наконечнике | 0,5−1 мм² |
Длина снятия изоляции | 10−12 мм |
Номинальное импульсное напряжение | 8 кВ |
Степень загрязненности | 3 |
Размер отвертки | 0,6 × 3,5 |
Материал корпуса | PA |
Масса | 9,7 г |
