Вертикальный подвес двойной 41х41, L500
Код: BSD4105
Вертикальный подвес двойной 41х41, L500
Код: BSD4105
Вес, кг: | 3,200 |
Объем, м3: |
0,00187
?
|
Тип упаковки:
Кол-во в упаковке: 4
Ед. изм: шт
Выберите файл для скачивания
- Страница из каталога_1
- Страница из каталога_2
- Страницы - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
- Страницы - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
- Страницы - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
- Страницы - Типовой альбом DKC-2022.EC Типовые узлы прокладки инженерных коммуникаций
- Где купить?
-
Выберите файл
для скачивания - Страница из каталога_1
- Страница из каталога_2
- Страницы - Типовой альбом DKC-2021.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
- Страницы - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
- Страницы - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
- Страницы - Типовой альбом DKC-2022.EC Типовые узлы прокладки инженерных коммуникаций

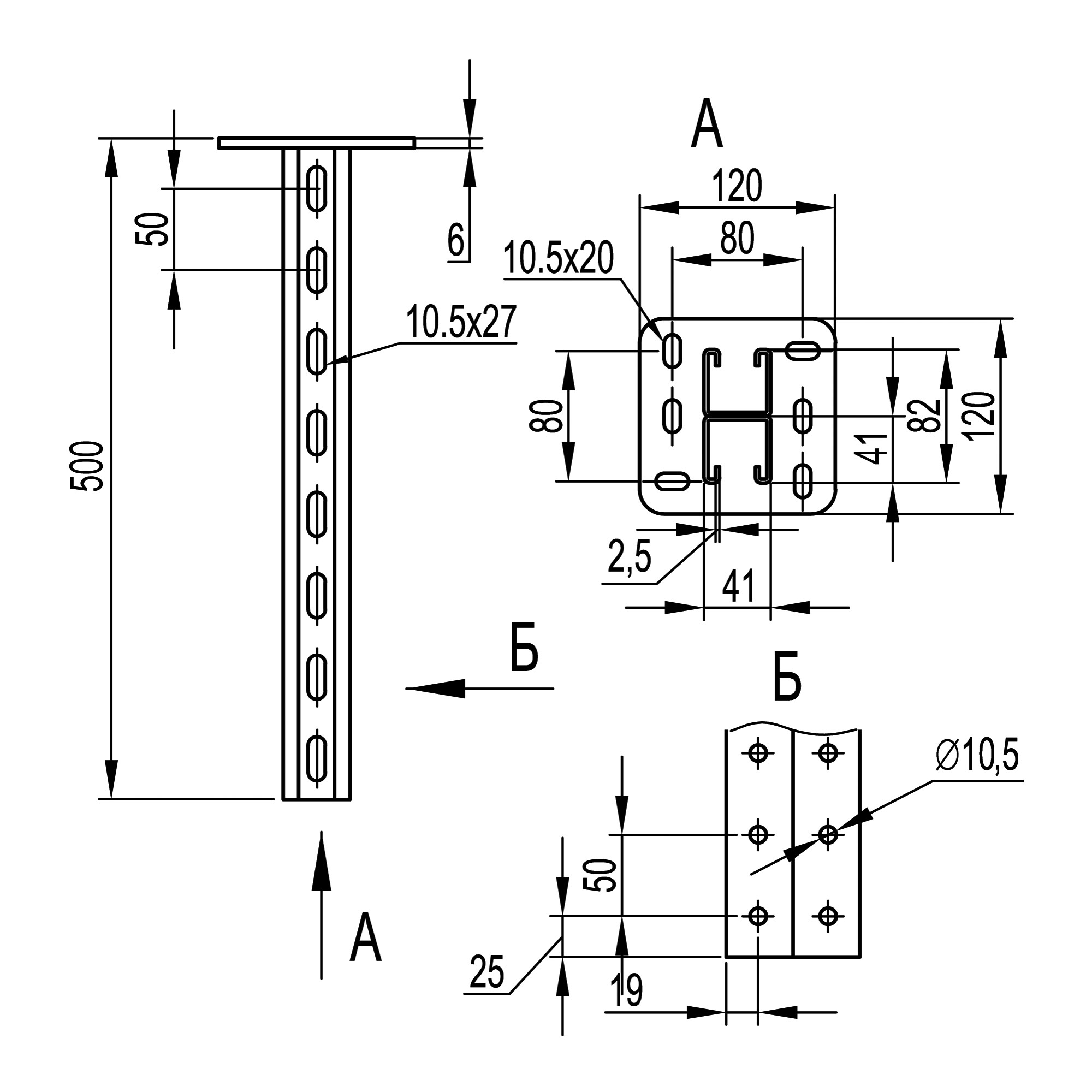

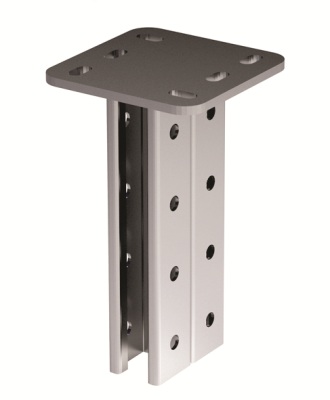

Двойной вертикальный подвес BSD-41 41х41 мм применяется для монтажа консолей: ВВН-60, ВВН-70, ВВН-80, BBD-21/41. Параметры С-образного двойного профиля подвеса 41х41 мм, толщина профиля подвеса 2,5 мм, толщина пластины 6 мм.Назначение: одно/двусторонний и параллельный монтаж кабельных трасс. Подвес монтируется к полу или потолку. Длина подвеса - 500 мм.
Подробнее
Цвет | Светло-серый |
Ширина, мм | 120 |
Модель/исполнение | Подвесная пластина |
Высота, мм | 120 |
Защитное покрытие поверхности | Гальваническое/электролит. цинковое покрытие |
Диаметр, мм | 10.5 |
Регулируемый (ая) | Нет |
Шарнирный (-ая) | Нет |
Длина, мм | 500 |
Материал | Сталь |
Метрический размер резьбы (М..) | 10 |
Подходит для обеспеч. целостности цепи (огнестойкость) | Нет |
Ширина, мм | 120 |
Длина, мм | 500 |
Толщина листовой стали, мм | 2,5 |
Тип изделия | Подвесы и траверсы |
Материал | Cталь, оцинкованная по методу Сендзимира |
Аксессуары
Аналоги
Чертежи
Серия | Название | Eplan | Model Studio CS | Renga | Intergraph | AVEVA | DWG (динам.) | STEP | SAT |
---|---|---|---|---|---|---|---|---|---|
Монтажные элементы - "B5 Combitech"
|
|
|
|
|
|
|
|||
Монтажные элементы - "B5 Combitech"
|
|
|
|
|
|
|
|
||
Монтажные элементы - "B5 Combitech"
|
|
|
|
|
|
|
|
||
Монтажные элементы - "B5 Combitech"
|
|
|
|
|
|
|
|
||
Монтажные элементы - "B5 Combitech"
|
|
|
|
|
|
|
|
||
Монтажные элементы - "B5 Combitech"
|
|
|
|
|
|
Сертификаты
Название | Документ |
---|---|
Конфигураторы
Fix Combitech
Программа позволяет автоматически рассчитать количество требуемых элементов кабеленесущих систем, таких как: листовые, стеклопластиковые, лестничные, тяжелые и проволочные лотки, системы организации рабочих мест, а также всех монтажных элементов и аксессуаров. Создавайте собственные проекты и выгружайте спецификации одной кнопкой в удобном формате.
Доступные версии для ПК: Windows, MacOS, Linux
Инструкция по установке
Доступные версии для ПК: Windows, MacOS, Linux
Инструкция по установке
