Хомут для воздуховодов с изоляцией с гайкой М8 для труб d 400 мм
Код: BHV21400
Хомут для воздуховодов с изоляцией с гайкой М8 для труб d 400 мм
Код: BHV21400
Вес, кг: | 0,460 |
Объем, м3: |
0,00175
?
|
Тип упаковки:
Кол-во в упаковке: 5
Ед. изм: шт
Хомут для воздуховодов с изоляцией и гайкой М8 BHV используется для монтажа воздуховодов круглого сечения. Легкая регулировка хомута по внешнему диаметру трубы за счет наличия двух винтов. Снижает уровень шума до 15 дБ в соответствии с DIN 4109. Применим для труб диаметром 400 мм.
Защитное покрытие поверхности | Гальваническое/электролит. цинковое покрытие |
Материал | Сталь |
Метрический размер резьбы (М..) | 8 |
Наруж. диаметр трубы, мм | 400 |
Тип резьбы | Метрическая |
Материал | Cталь, оцинкованная по методу Сендзимира |
Резьба соединительной гайки | Без гайки |

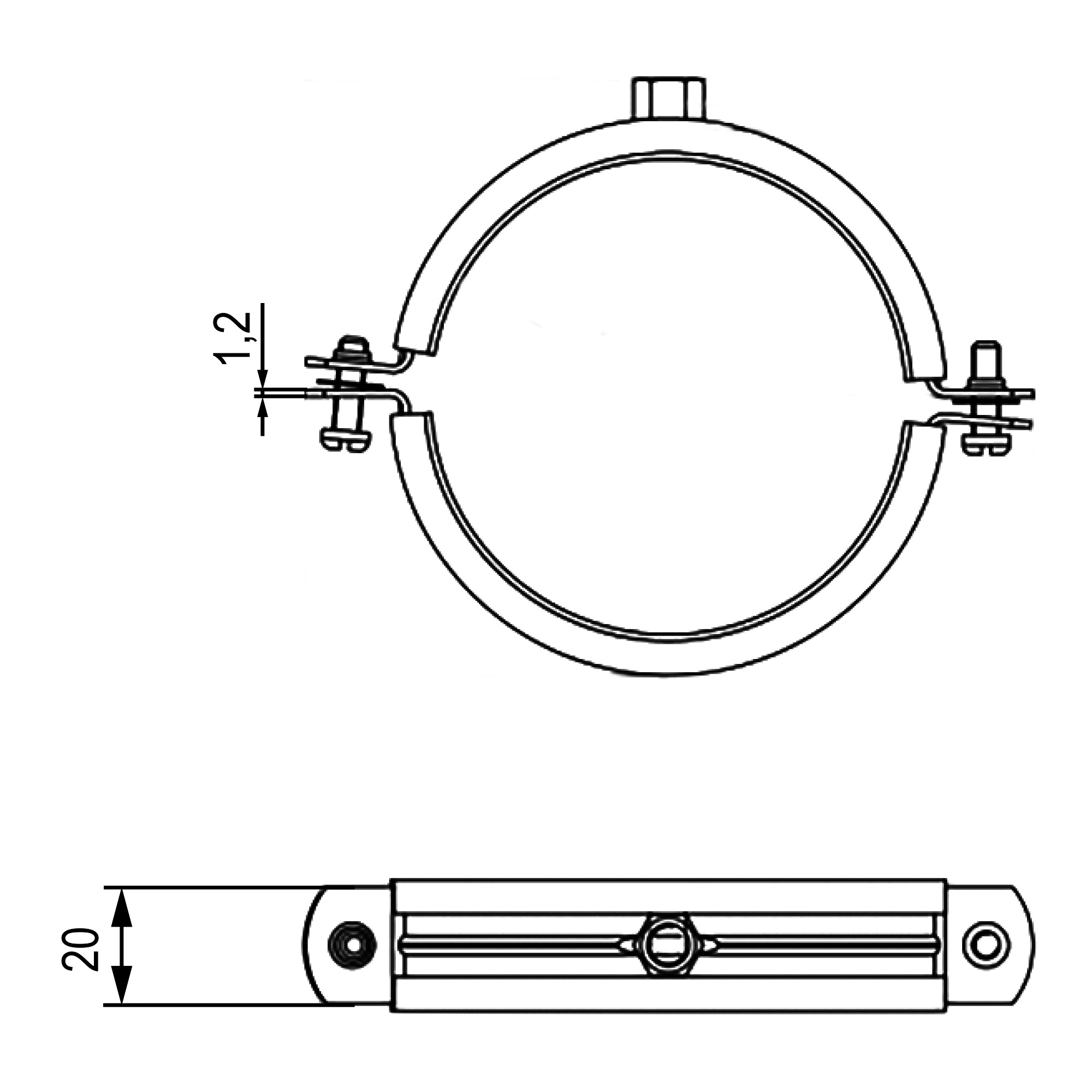

Ширина | 20 мм |
Диаметр трубы | 400 мм |
Толщина | 1,2 мм |
Тип изделия | Хомуты |
