Консоль с опорой ML облегченная осн.300 мм, цинк-ламельная

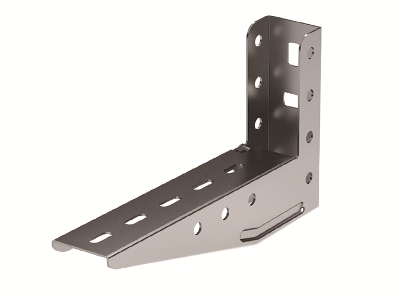

Консоль с опорой ML облегченная осн.300 мм, цинк-ламельная

Код: BBL4030ZL

Вес, кг:	0,613
Объем, м³:	0,00125 ?

Тип упаковки:

Кол-во в упаковке: 20

Ед. изм: шт

Задать вопрос

Предназначена для монтажа трассы кабельных лотков. Возможно крепление к стене и в профили BPM-29 и BPL-29, крепление в наклонные подвесы BSV-29. Цинк-ламельное покрытие обеспечивает высокую защиту от коррозии, применяется в основном в автомобильной промышленности, строительной отрасли.

Цвет	Светло-серый
Ширина, мм	44
Модель/исполнение	Консоль настенная
Высота, мм	140
Защитное покрытие поверхности	Цинк-ламельное покрытие

Длина, мм	333
Материал	Сталь
Несущая способность, кН	0.9
Подходит для обеспеч. целостности цепи (огнестойкость)	Да

Ширина, мм	44
Длина, мм	332
Толщина листовой стали, мм	1,5

Тип изделия	Консоли
Материал	Сталь с цинк-ламельным покрытием

Аксессуары

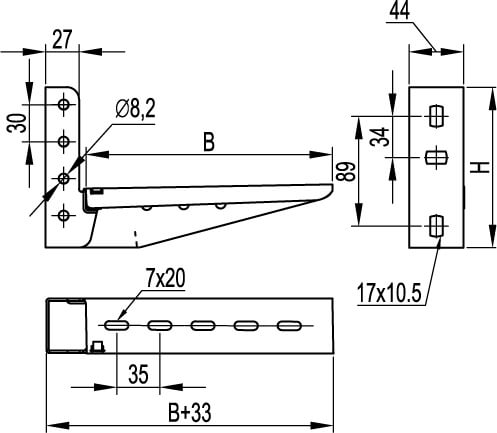

Чертежи

Серия	Название	Eplan	Model Studio CS	Renga	Intergraph	AVEVA	DWG (динам.)	STEP	SAT
Монтажные элементы - "B5 Combitech"	Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5	ZIP 31.09 МБ	ZIP 7.26 МБ
Монтажные элементы - "B5 Combitech"	Каталог моделей кабельных лотков S5, L5 и U5 Combitech и монтажных элементов B5 Combitech			ZIP 73.45 МБ
Монтажные элементы - "B5 Combitech"	Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"				ZIP 4.53 МБ
Монтажные элементы - "B5 Combitech"	Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"					ZIP 447.3 МБ
Монтажные элементы - "B5 Combitech"	Cистема монтажных элементов "B5 Combitech"						ZIP 3.38 МБ
Монтажные элементы - "B5 Combitech"	Cистема монтажных элементов "B5 Combitech"						RAR 313.39 КБ	ZIP 16.63 МБ	RAR 13.65 МБ
